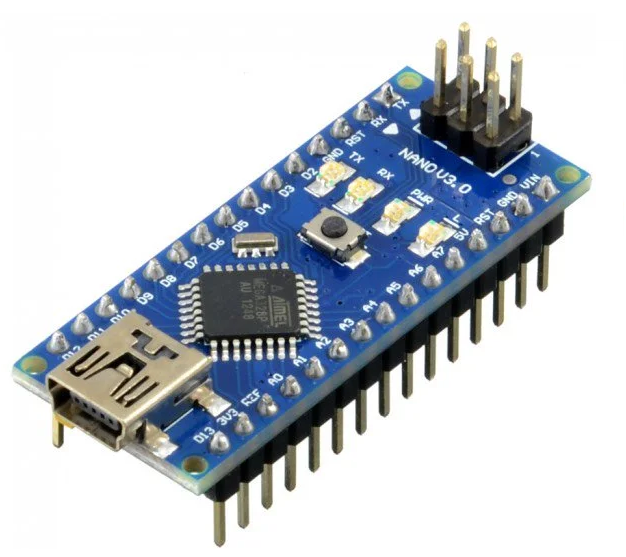

برد Arduino Nano V3

برد Arduino Nano V3

برد Arduino Nano v3 مبتنی بر میکروکنترلر ATmega328 طراحی شده است. Nano v3 را می توان برای ساخت ربات های کوچک خود همچون مسیر یاب استفاده کنید. این نوع از بردهای آردوینو فاقد جک آداپتور می باشد و با یک کابل USB-Mini کار می کند. همچنین طراحی آردوینو نانو به صورتی است که دارای پین هدر بوده که امکان اتصال آسان به برد بورد را فراهم می‌کند.

این برد عملکردی تقریبا مشابه آردوینو Uno دارد ولی در شکل آن در ظاهر تفاوت دارد. برد آردوینو نانو ورژن 3 با تراشه CH340G به دلیل قیمت پایین، کارایی بالا، اندازه کوچک بسیار محبوب و پرکاربرد است،سرعت کلاک آن 16MHz است. حافظه فلش این برد، 16 کیلوبایت (ATmega168) یا 32 کیلوبایت (ATmega328)  است که 2 کیلوبایت آن توسط بوت لودر استفاده می شود.ابعاد این برد 45×18 میلی متر و وزن 5 گرم می باشد. از پروتکل ارتباطی UART/SPI/I2C پشتیبانی می کند.

از مزایای آن می توان به نکات زیر اشاره کرد:

1. وجود کتابخانه های بسیار زیاد برای راه اندازی سنسورهای مختلف
2. وجود شیلدهای مختلف سازگار با این برد برای راه اندازی وسایل جانبی مختلف مثل اتصال به شبکه و اینترنت
3. کوچک بودن
4. عدم نیاز به پروگرامر
5. محیط نرم افزاری بسیار ساده
6. کدنویسی آسان
7. متن باز بودن آن

مشخصات فنی برد Arduino Nano V3:

میکروکنترلر : ATmega328

به ترتیب ولتاژ کاری، ورودی پیشنهاد شده و  ورودی محدوده : 5 ولت، 7∼12 ولت و 6∼20 ولت

پین های ورودی/خروجی دیجیتال : 14 عدد دیجیتال (6 عدد PWM)

پین های ورودی آنالوگ : 8

جریان DC مجاز هر پین : 40 میلی آمپر

حافظعه فلش : 32 کیلوبایت

حافظه فلش برای بوت لودر : 2 کیلوبایت

مقدار SRAM برابرست با 2 کیلوبایت

مقدار EEPROM برابرست با 1 کیلوبایت

سرعت کلاک : 16MHz

رابط: Mini USB
