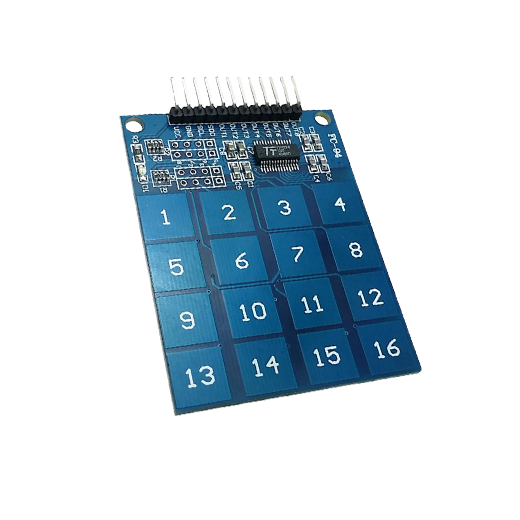

صفحه کلید خازنی TTP229

صفحه کلید خازنی TTP229

صفحه کلید خازنی TTP229، دارای 16کلید لمسی مبتنی بر حسگر TTP229 می باشد. و جایگزین مناسبی صفحه کلید های مکانیکی و فشاری است که برای محیط های پر گرد و خاک می تواند مناسب باشد. این صفحه کلید خازنی در پروژه های اینترنت اشیا نظیر اتوماسیون خانگی و صنعتی، دستگاه کنترل ورود/خروج و گوشی هوشمند، سیستم های امنیتی قابل استفاده است.

کلیدها قابلیت پیکربندی در حالت های مختلف و هم بصورت گروهی را دارند. پس از تماس دست بر روی هر کدام از کلید ها، حسگر تغییر ظرفیت خازنی را تشخیص می دهد و سوئیچ را فعال می کند. این ماژول توانایی حالت خروجی کلید، حداکثر زمان خروجی و انتخاب سریع با مصرف کم انرژی را تنظیم کند.

همچنین برای این سنسور ماژول، قابلیت کالیبراسیون خودکار وجود دارد. کالیبراسیون خودکار در هنگام روشن شدن برای این ماژول اینگونه است که، صفحه کلید نباید تا 0.5 ثانیه بعد از روشن شدن دستگاه لمس شود و دوره کالیبراسیون بعدی، تا زمانی که صفحه کلید لمس نشده باشد در حدود 4 ثانیه است.

مشخصات فنی صفحه کلید خازنی TTP229:

ولتاژ کاری : 2.5∼5.5 ولت

جریان عملیاتی: 2.5μA در حالت کم مصرف (حداکثر 9μA در حالت سریع)

زمان پاسخگویی: 200ms در حالت کم مصرف و 100ms در حالت سریع

حساسیت قابل تنظیم با خازن خارجی (50-pF 0)

اندازه تخته: 49× 64.5 (mm)

وزن: 12 گرم

تعریف پایه ها

1…..VCC (2.4 – 5.5V)
2…..GND
3…..SCL (serial clock in)
4…..SDO (serial data out)
5…..OUT 1 (key 1 state)
6…..OUT 2 (key 2 state)
7…..OUT 3 (key 3 state)
8…..OUT 4 (key 4 state)
9…..OUT 5 (key 5 state)
10…OUT 6 (key 6 state)
11…OUT 7 (key 7 state)
12…OUT 8 (key 8 state)

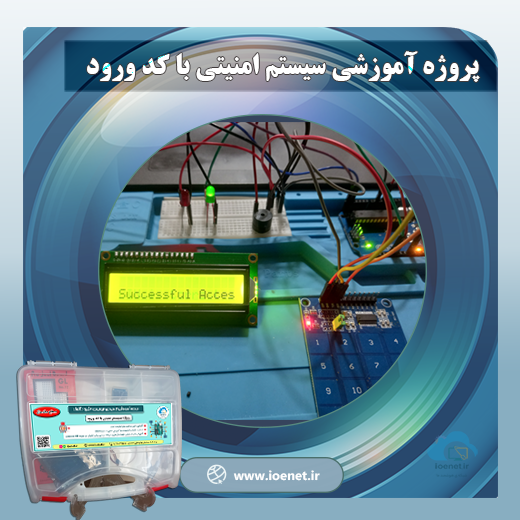

پروژه کاربردی مرتبط با صفحه کلید خازنی TTP229
