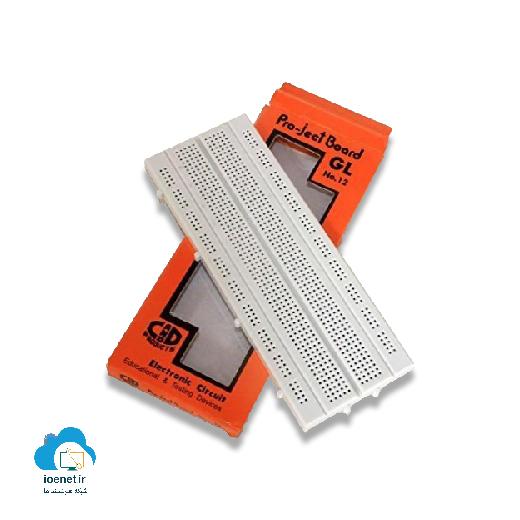

بردبورد Bread Board GL

بردبورد Bread Board GL

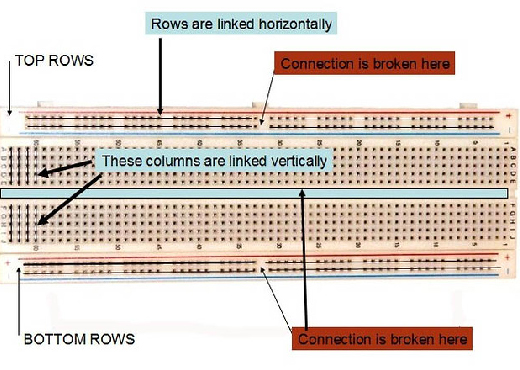

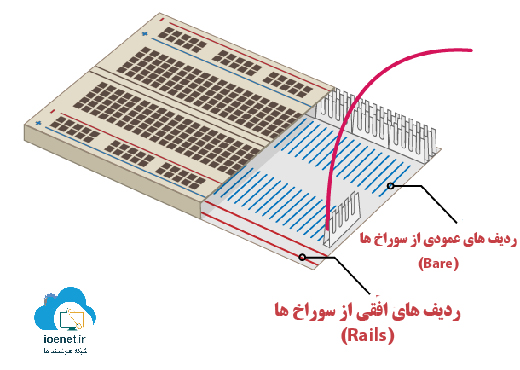

بردبورد Bread Board GL، که ابزاری کاربردی است، جهت پیاده‌سازی نمونه اولیه از پروژه‌ها و طرح‌های خلاقانه شما جهت تست و عیب‌یابی به جای چاپ بر روی PCB، مقرون به صرفه خواهد بود. تاریخچه این وسیله به سال 1960 باز می‌گردد در آن زمان برای پیاده سازی و اصطلاحا بستن مدار نیاز به پیاده سازی به روش Wire-Wrap بود. این وسیله از جنس پلاستیک و مسطح است. اما امروزه از Bread board که بر روی ناحیه و سطح مشخص آن، سوراخ‌های به شکل ردیف‌های(نوارهای ترمینال مدار) عمودی و افقی در کنار هم و در فاصله مشخص از هم قرار گرفته استفاده‌ می‌کنند. اصطلاحا به این ناحیه Bus Stripe می‌گویند. در هر Bread board دو بخش Bus Strip وجود دارد. این بخش خودش توسط یک خط حائل از وسط به دو بخش کوچکتر تقسیم می‌شود که ارتباط این دو بخش را از نظر الکتریکی و جریانی  قطع می‌کند و اصطلاحا به آن Gutter می‌گویند.

1- Central Bus Strip: ردیف سوراخ‌هایی که در این یخش بصورت موازی در کنار قرار دارند و معمولا قطعات الکترونیکی قرار داده شده در این ناحیه به راحتی می‌توانند برق و اطلاعات را به هم منتقل کنند.

2-Low Bus Strip: این بخش را معمولا برای تعریف و توزیع کردن ولتاژ منفی و یا صفر(زمین، GND) و ولتاژ مثبت (ولتاژ تغذیه، VCC) در نظر می‌گیرند.

این محصول برای پیاده‌سازی مدارات در پروژه‌هایی اینترنت اشیاء و هوشمند سازی توسط میکروکنترلرهای مانند Arduino و میکروپروسسورهایی مانند Raspberry Pi و دیگر بردهای برنامه نویسی بسیار مناسب است.

کاربردهای بردبورد Bread Board GL

• پیاده سازی و اجرای وایرینگ جهت تست و پیاده سازی مدار اولیه
• در کارگاه ها و آموزشگاه ها و مدارس و همچنین آزمایشگاه‌های الکترونیک و رباتیک

انواع بردبوردها پر استفاده

1- بردبورد 400 نقطه‌، مناسب برای نمونه‌سازی پروژه‌های ساده

2- بربورد 700 نقطه، مدل SYB-120 مناسب برای پروژه های متوسط

3- بردبورد 840 نقطه مدل MB-102  مناسب برای پروژه های متوسط

4-بردبورد SYB-500 مناسب برای پروژه های بزرگ و پیچیده

مشخصات فنی بردبورد Bread Board GL

ابعاد: 175×66 (mm)

تعداد سوراخ: 840 عدد

فاصله سوراخ‌ها از یکدیگر: 2.54(mm)

مناسب سیم جامپر با قطر 0.8 (mm)

جنس: پلاستیک ABS

وزن: 96.93 گرم
