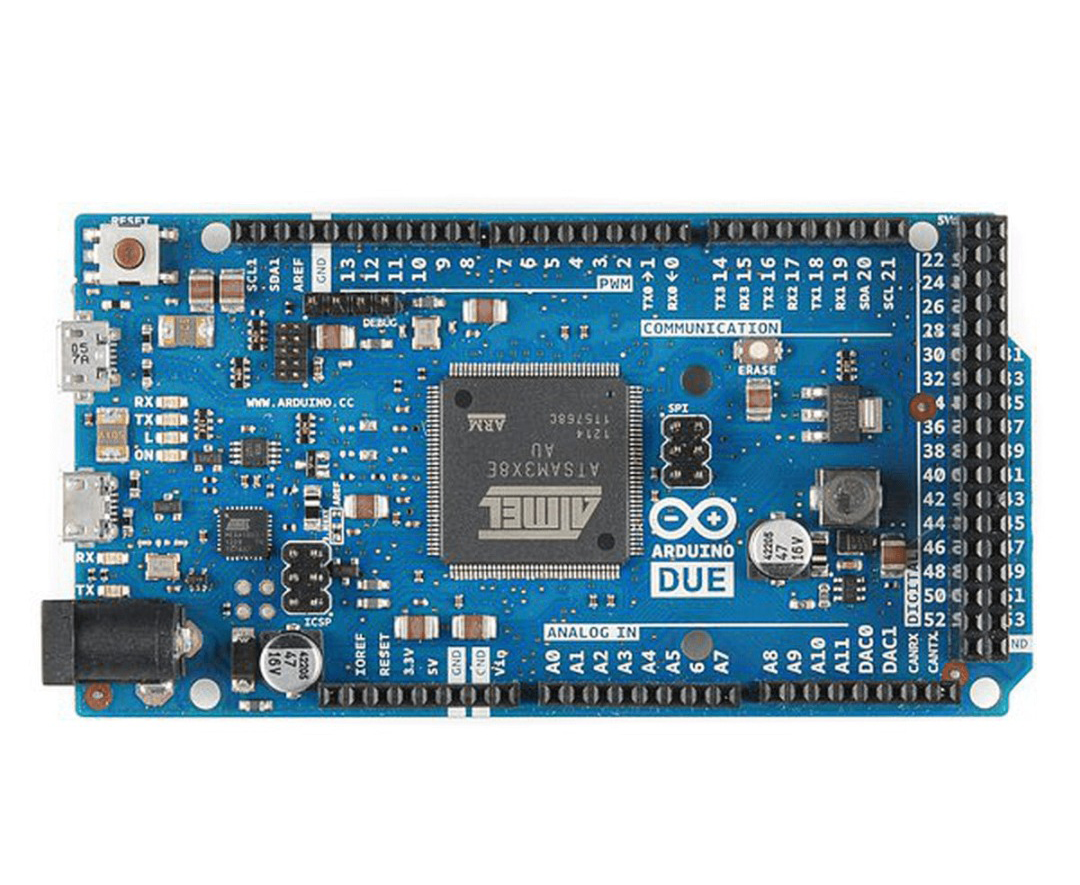

برد Arduino Due

برد Arduino Due

برد Arduino Due یک برد با پردازنده مرکزی ARM است که برای مهندسین الکترونیک و علاقمندان این عرصه طراحی شده است. Arduino Due یک میکروکنترلر بر پایه SAM3X8E ARM Cortex-M3 CPU از شرکت Atmel می باشد. این برد، اولین برد آردوینویی است که بر اساس میکروکنترلر با هسته ARM 32 بیتی پایه ریزی شده است. دارای 54 پین دیجیتال ورودی/خروجی(که 12 تای آن می تواند به عنوان خروجی PWM استفاده شود) است.

12 ورودی آنالوگ، 4 پورت UARTs (پورت های سریال سخت افزاری) و یک ساعت 84 مگاهرتزی است. دیگر امکانات این برد an USB OTG capable connection ، یک DAC (دیجیتال به آنالوگ)، 2 عدد TWI، یک پاور جک، یک SPI header، یک JTACG header، یک دکمه ریست و یک دکمه پاک کردن می توان اشاره کرد. این برد به سادگی توسط یک کابل مینی USB به کامپیوتر وصل می شود. برد آردوینو Arduino Due با پردازنده ARM دارای ۵۴ پین ورودی/خروجی است که 12 عدد آن قابل استفاده به عنوان خروجی pwm است.

اگر کسی بخواهد سیستم های صنعتی دقیق و پر سرعت را طراحی کند باید از کنترلر های ARM استفاده کند. کنترل کننده های ARM دارای فرکانس بسیار بالا و اندازه داده های بالایی هستند. این کنترل کننده ها می توانند نتایج بهتری نسبت به کنترل کننده های عادی داشته باشند و عملکرد بیشتری نسبت به یک کنترل کننده معمولی دارند. بدیهی است که ما باید از کنترل کننده ARM را برای طراحی سیستم های حرفه ای مانند پردازش تصویر و … استفاده کنیم

مشخصات فنی برد Arduino Due :

میکرو کنترلر: AT91SAM3X8E
ولتاژ کاری: 3.3 ولت
ولتاژ مورد نیاز: 12 – 7 ولت
حداکثر ولتاژ: 16 – 6 ولت
پین های I/o دیجیتال: 54 عدد که 12 عدد برای خروجی pwm
پین های ورودی و خروجی آنالوگ به ترتیب: 12 و 2 عدد
خروجی مستقیم در همه پین های I/o: 130 میلی آمپر
جریان برای پین های 3.3 ولتی: 800 میلی آمپر
جریان برای پین های ۵ ولتی: 800 میلی آمپر
حافظه فلش: 512 کیلوبایت که برای برنامه‌های کاربر در نظر گرفته شده است
SRAM دوبانک 64 و 32 کیلوبایتی جمعا 96 کیلوبایت
فرکانس پردازنده: 84 مگاهرتز
طول برد: 101.52 میلی متر
عرض برد : 53.3 میلی متر
وزن: 36 گرم
