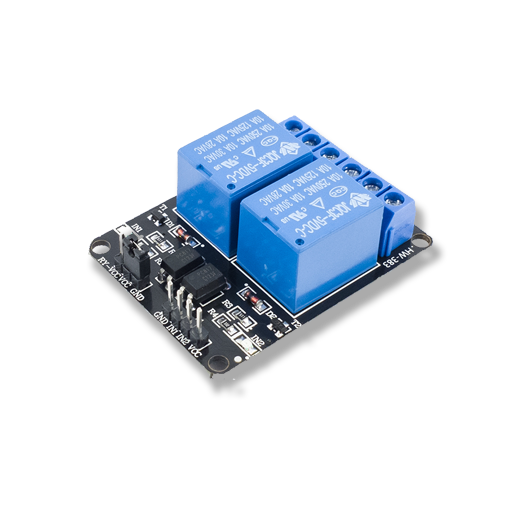

ماژول رله 5 ولت دو کاناله، که به عنوان واسط بین مدار الکتریکی و کنترل کننده ها تعریف می شود، دارای دو رله با کانالهای خروجی مجزا می باشد. که هر کانال توانایی کنترل یک مدار الکتریکی را در پروژه شما به عهده می گیرد. همچنین این رله سازگاری کاملی را جهت کنترل میکروکنترلهایی نظیر Arduino، AVR، PIC، DSP، ARM، 8051، SMP430 داراست.

از طرفی برای جلوگیری از نویز و تاثیر بر عملکرد میکروکنترولر در زمان اتصال به آن، سر راه هر کانال یک اپتوکوپر قرار دارد. بر روی برد این ماژول مقاومتی که نقش فیوز را اجرا می کند قرار دارد، که می تواند از آن در مقابل جریان های با شدت بالا محافظت کند. وضعیت خاموش و روشن بودن رله ها توسط دو LED نمایش داده می شود.

رله 5 ولت 2 کاناله، ولتاژ کاری 5 ولت در حالت DC را پشتیبانی می کند، که دارای یک هدر پین 1×4 (2.54mm) برای برق رابط (5 ولت، 0 ولت) و برای کنترل دو کانال رله است. از طرفی جامپر انتخاب منبع به کاربر این امکان را می دهد تا برای رله ها یک منبع تغذیه جداگانه فراهم کند.

در هنگام اتصال ماژول به برق شهری(AC)، هر رله توانایی تحمل جریان بار 250 ولت و 10 آمپر را دارد. و اگر در حالت DC قرار بگیرد، هر رله توانایی تحمل جریان بار 30 ولت و 10 آمپر را خواهد داشت.

کاربرد این ماژول رله 5 ولت 2 کاناله:

1. راه اندازی سنسورها در مبحث اینترنت اشیا(IoT)
2. استفاده در سیستم کنترل پیامکی رله
3. مانیتورینگ هوشمند ماشین آلات، سیستم های امنیتی و صنعتی و …
4. مورد استفاده در وسائلی که نیاز به جریان با ولتاژ بالا دارند.
5. قابلیت استفاده در هوشمندسازی منازل (در تجهیزاتی مانند لامپ ها، متورها، شیرآلات الکتریکی، درب های برقی، روشنایی راهروها) متناسب با توان رله

مشخصات فنی رله 5 ولت دو کاناله:

در ادامه به برخی ویژگی‌های مهم رله 5 ولت دو کاناله اشاره می‌کنیم.

ولتاژ کاری: 5 ولت

تعداد رله: 2 عدد (تعداد کانال)

ولتاژ رله ها: 5 ولت، 15mA

نوع کانکتور: ترمینال پیچی

حداکثر خروجی رله: 250 ولت، 10 آمپر در حالت AC و 30 ولت، 10 آمپر در حالت DC

ظرفیت بار رله:  10A 250VAC – 10A 125VAC – 10A 30VDC – 10A 28VDC

سازگاری با انواع میکروکنترلرها

توانایی کار با دستگاه های سیگنال منطقی 3.3 ولت تا 5 ولت

قطر سوراخ 3mm، فاصله سوراخ ها

اندازه: 49×38×17 (mm)
