ماژول میکروفن تشخیص صدا KY-037

ماژول میکروفون تشخیص صدا KY-037

ماژول میکروفن تشخیص صدا KY-037، به کمک یک میکروفون کندانسور تغییرات نویز محیطی را ثبت و امواج صوتی را به سیگنال های آنالوگ/ دیجیتال تبدیل می کند. سیگنال ها، با کمک مدار مقایسه کننده LM393 تغذیه می شود. سپس مدار LM393، سیگنال را به کمک پتانسیومتر و با حد آستانه از پیش تعیین شده مقایسه می کند. اگر شدت صدا از حد آستانه بزرگتر بود پایه وضعیت High در غیر این صورت Low خواهد بود. در ضمن خروجی آنالوگ در پایه A0 به بلندی صدای ورودی بستگی دارد.

این ماژول می تواند در پروژه های هوشمندسازی و اینترنت اشیا که بر اساس پلتفرم های سخت افزاری میکروکنترلری معروف، طراحی می شوند مانند Arduino ،Raspberry Pi و ESP32/ESP8266  ترکیب شده و به کار روند.

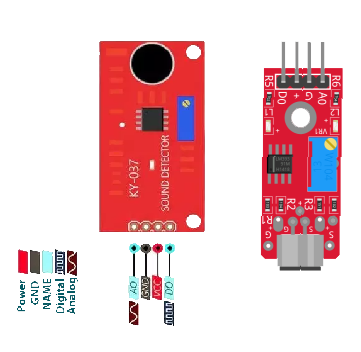

برای اتصال پایه ها این ماژول به برد آردوینو می توانبه صورت عمل کرد؛ به این صورت که، از پایه های سنسور از سمت راست به چپ به نام های AO (Analog Output)، که به پایه AO برد توسعه Arduino Uno، پایه دوم G (Ground) است که به پایه GND برد توسعه، پایه سوم (+) منبع تغذیه است که به پایه 5 ولت برد توسعه و پایه چهارم DO (Digital Output) است که به یکی از پایه های دیجیتالی (D7، D3 و …)متصل می شوند.

         ماژول تشخیص صدای KY-037

از کاربردهای ماژول میکروفون تشخیص صدا KY-037:

1- سیستم های امنیتی نظارت بر محیط

2- پیاده سازی پروژه های مبتنی بر صدا (پاسخگو) دارای عکس العمل به فرمان های صوتی

3-  پایش سطوح نویز در محیط های مختلف

مشخصات فنی ماژول میکروفون ky-037 |ماژول سنسور صدا:

در ادامه به بررسی ویژگی‌های فنی ماژول میکروفون ky-037 می پردازیم.

چیپ مقایسه کننده:  LM393

ولتاژ کاری: 3.3V ~ 5.5V

جریان مصرفی: ~0.5mA

مدل میکروفن خازنی: CMA-6542PF

حساسیت به صدا: -42 ±3 db

پتانسیومتر آستانه حساسیت تشخیص: 3296W

ابعاد: 36×15(mm)
