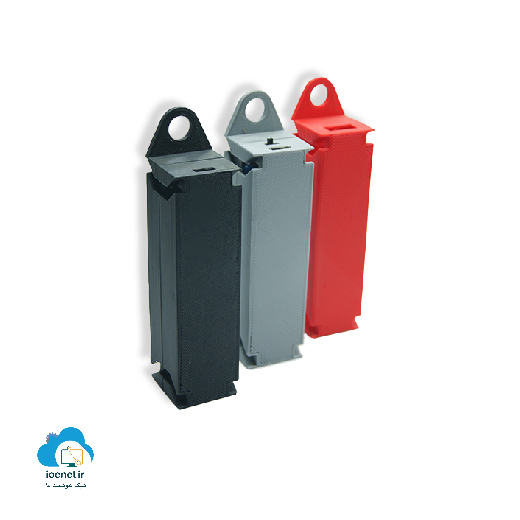

پاوربانک مدل Travel، منبع تغذیه‌ای قابل حمل،سبک، مقرون به صرفه و کاربردی است. این کیس جهت راه اندازی و تامین انرژی مورد نیاز وسائل الکتریکی همچون تلفن همراه، سنسور‌ها و یا ماژول‌های اینترنت اشیاء تا ولتاژ 5ولت مورد استفاده قرار می‌گیرد.

از مزایای این کیس به لحاظ امکان و قابلیت نصب، ساختار طراحی بدنه در عدم اشغال فضا و همچنین به تعبیه قطعات ماژول‌ها با دسترسی آسان می‌توان اشاره کرد. در این کیس پاوربانک، از یک ماژول محافظ شارژ باتری لیتیومی با تراشه TP4056 و ورودی Type-C جهت شارژ باتری لیتیومی 18650 دارای 2200 میلی آمپر استفاده شده است. همچنین ماژول افزاینده DC به DC، تامین ولتاژ خروجی 5 ولت و جریان 600mA در پورت خروجی USB این کیس را برعهده دارد.

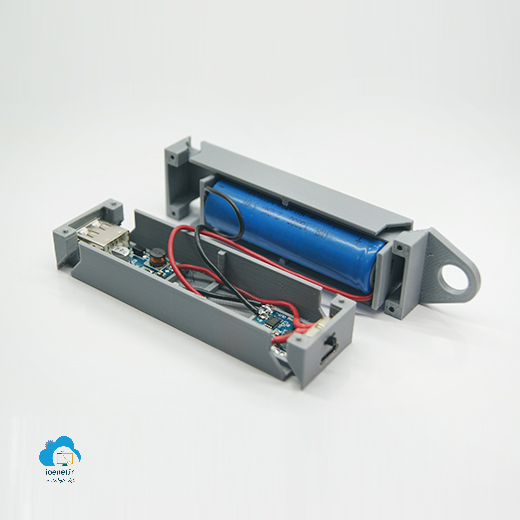

                       شکل(1): کیس پاوربانک با جایگذاری دو ماژول و باتری

این محصول فاقد باتری می باشد.

امکانات این مدل پاوربانک Travel

1- وجود دو ماژول شارژ و دشارژ

2- نمایشگر میزان شارژ باتری

3-  سهولت در امکان جایگذاری ماژول‌‌ها

4- طراحی بدنه سبک و مناسب جهت حمل و نقل آسان

5- قابلیت امکان نصب

6- دارای کلید دو حالته در این کیس امکان فعالسازی مدار شارژ باتری با قرارگیری در حالت OFF و همچنین برقراری مدار دشارژ جهت تخلیه باتری و یا شارژ وسایل الکتریکی با قرار‌گیری در حالت ON را فراهم می‌کند.

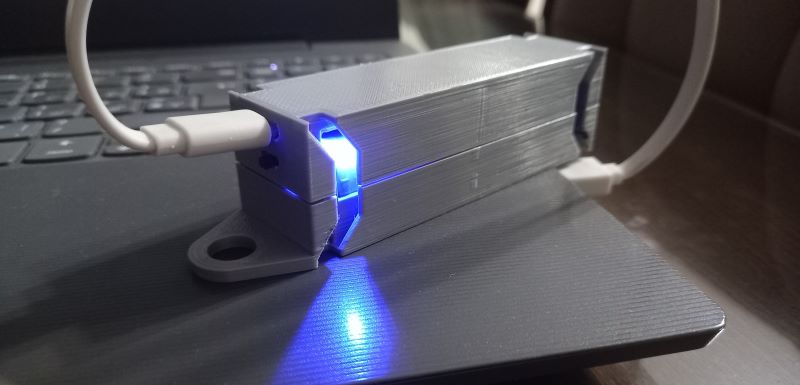

                      شکل(3): فعال شدن المان نوری آبی پس از شارژ کامل

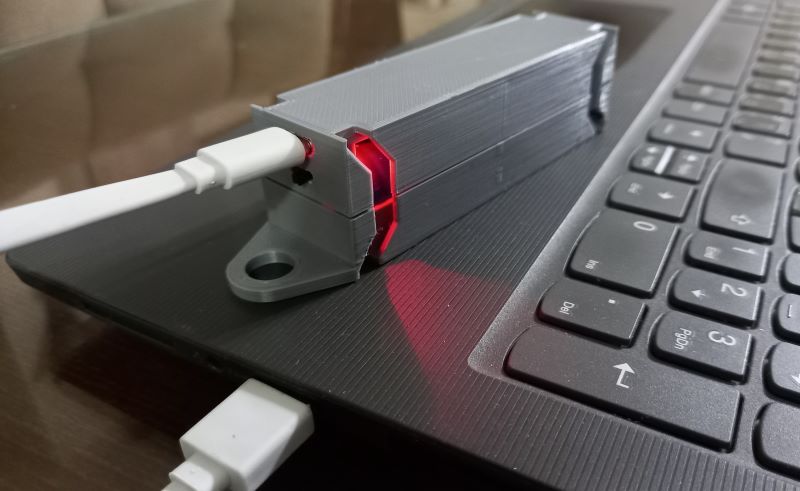

              شکل(2): فعال شدن المان نوری قرمز در زمان گرفتن شارژ

آموزش ساخت پاوربانک مدل Travel

 برای ساخت کیس پاوربانک مدل Travel، همانند تمامی پاوربانک‌ها شما نیاز به یک کیس محافظ دارید. در طراحی مدار این پاوربانک از دو ماژول بسیار کاربردی همانند ماژول شارژ یک آمپری کوچک جهت شارژ باتری و نیز ماژول مبدل DC به DC جهت تامین تغذیه وسائل الکتریکی، حسگرها و ماژول‌های کم مصرف در IoT استفاده شده است. به همراه خرید این محصول هر دو ماژول در اختیار شما قرار خواهد گرفت، شما تنها نیاز به یک عدد باتری لیتیومی 18650 و مقداری سیم خواهید داشت. برای شروع کار ابتدا همانند شکل(4) شماتیک مدار زیر را پیاده‌سازی می‌کنیم.

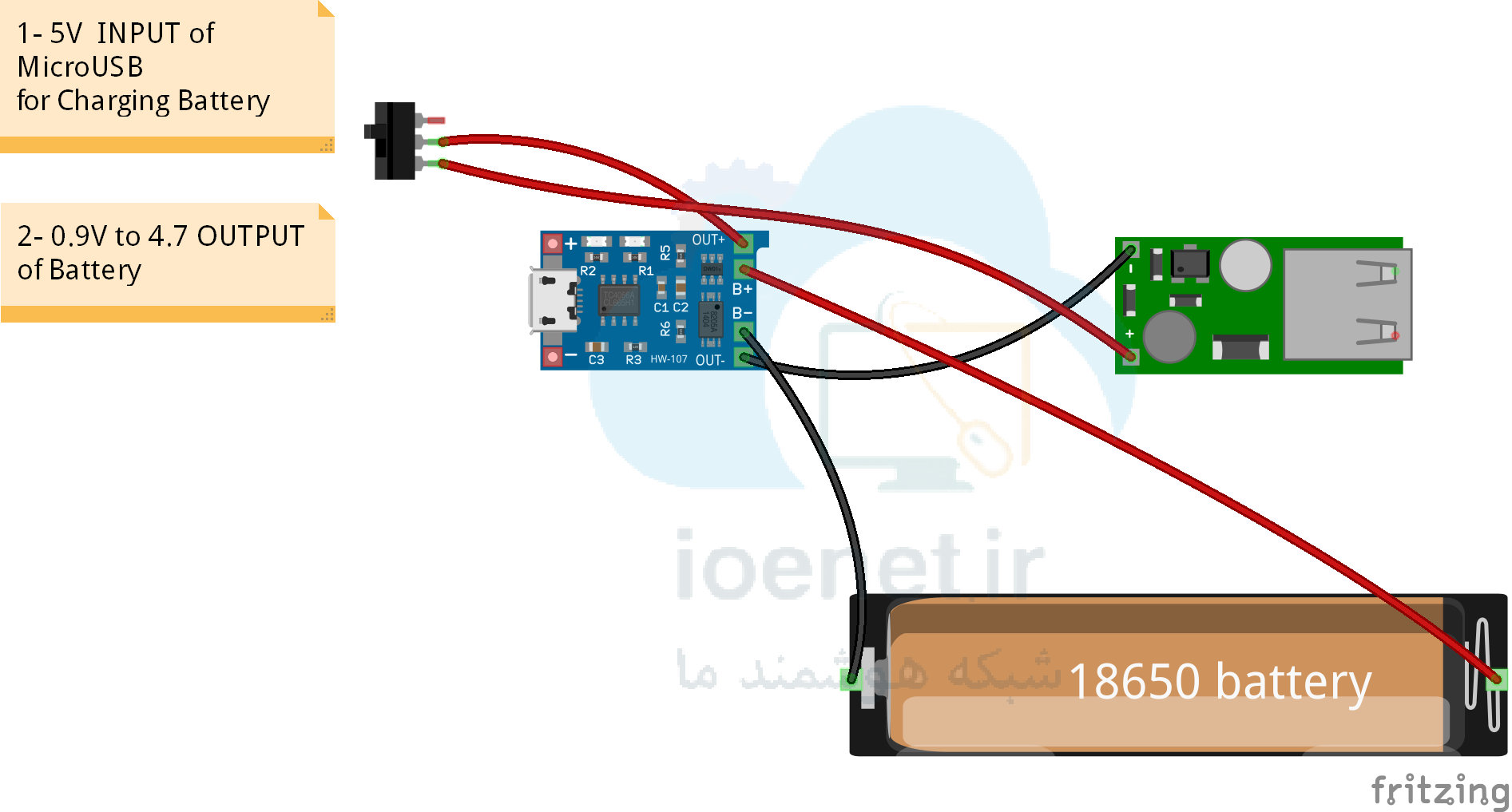

                                                                         شکل(4): شماتیک مدار پاوربانک معمولی

شماتیک مدار پاوربانک Travel خورشیدی

در حال تکمیل …

مشخصات فنی پاوربانک مدل Travel

دارای المان‌هایی بر روی ماژول محافظ شارژ: المان قرمز نشان دهنده در حال شارژ شدن باتری و المان سبز نشان دهنده شارژ کامل باتری است.

ولتاژ ورودی جهت شارژ باتری 4.5 تا 5 ولت DC از طریق پورت USB Type-c و یا اتصال به دو پد یا ترمینال‌های موجود در کنار پورت Type-c

ولتاژ خروجی : 5 ولت، 600mA (از ماژول مبدل DC به DC افزاینده 0.9 ∼ 5ولت به 5ولت)

چیپ شارژ: مدل TP4056 دارای محافظ خروجی

کانکتور ورودی ماژول شارژ باطری: نوع Type-c

ولتاژ شارژ کامل باتری: 4.2 ولت

جریان نامی خروجی: 250mA (از ماژول مبدل DC به DC افزاینده)

اندازه حلقه قابل نصب: قطر 1cm

ابعاد کیس: (Cm)11.8×2.7×3.8

جنس کیس: پلاستیک

وزن: 28 گرم

این محصول فاقد باتری می باشد.

نکته: از ماژول محافظ شارژ مدل TP4056 می‌توان برای شارژ یک سلول باتری لیتیوم پلیمر 3.7 ولتی1 آمپر ساعت و یا بیشتر هم که فاقد محافظ شارژ است استفاده کرد.
