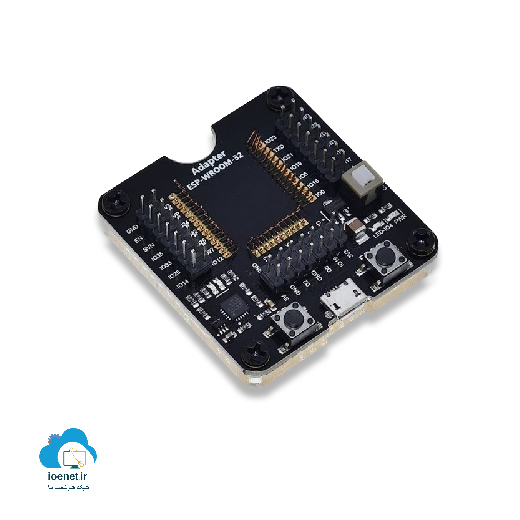

پروگرامر و تستر ماژول‌های ESP مدل 32 ESP Wroom

پروگرامر و تستر ماژول‌های ESP مدل 32 ESP Wroom

پروگرامر و تستر ماژول‌های ESP مدل 32 ESP Wroom، جهت برنامه‌ریزی چیپ‌های قدرتمند ESP32 WiFi، بدون هویه و لحیم‌کاری مورد استفاده قرار می‌گیرد. از ویژگی‌های این برد می‌توان به قابل اطمینان بودن از جهت قطعات با کیفیت مورد استفاده در ساختار آن و همچنین طراحی چند منظوراش جهت پروگرام همزمان چندین برد ماژول با کمک درگاه ورودی/خروجی (I/O) اشاره کرد. این برد به عنوان واسط از طریق درگاه Micro USB بین کامپیوتر و حافظه چیپ ESP قرار گرفته است.

قرارگیری ماژول ESP بر روی این برد، در جایگاه مشخص با جمیع پین‌های ماژول به کانکتورهای 0.1 اینجی که بصورت پین‌های فنری و طلایی رنگ احاطه شده انجام می‌شود. با این طراحی در واقع ساختاری مشابه یک مبدل USB به TTL شکل می‌گیرد. این برد دارای 3 دکمه کاربردی شامل پاور ریگولاتور، تنظیمات مجدد و برنامه‌ریزی است.

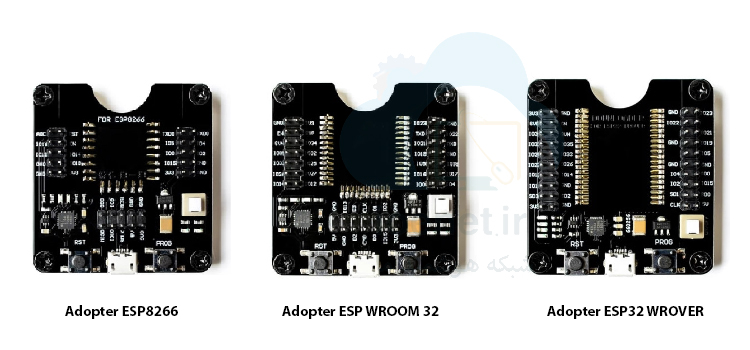

از دیگر مدل‌های این پروگرامر می‌توان به نمونه‌های Adopter ESP8266 و Adopter ESP32 WROVER در شکل(1) اشاره کرد.

                                                                                   شکل (1)

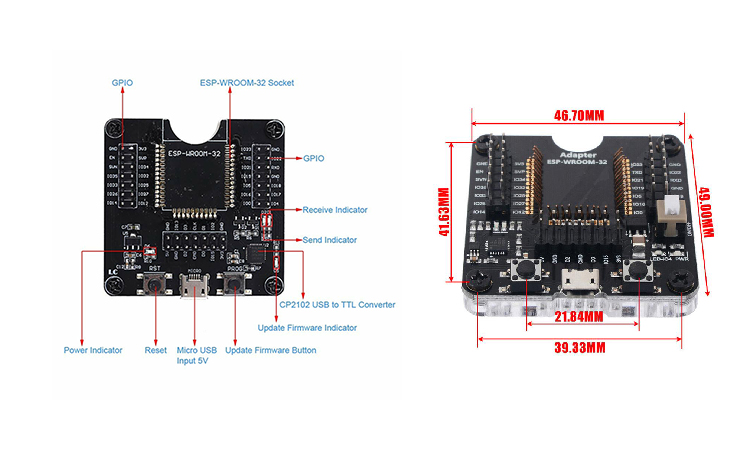

معرفی اجزاء پروگرامر ماژول ESP WROOM 32

نکته: جهت استفاده از برد کافیست ماژول را داخل سوکت برد قرار دهید، کابل Micro USB را به برد مدارچاپی این پروگرامر متصل کنید. سپس از ابزار دانلود فلش برای پروگرام استفاده کنید.

ویژگی و کاربردها:

در اجرای نمونه‌سازی اولیه دستگاه خانه هوشمند جهت اتصال سنسورها، نمایشگرها و رله ها نیازی به بردبورد و تغییر دهنده سطح نیست.

با اندازه کوچک و سبکی خود، ماندگاری بالا، ایمنی، قابلیت بالایی را به هنگام اجرا در عین سادگی و ظرافت به نمایش می‌گذارد.

تجربه قابل اطمینان و جذاب برای دانش آموزان و علاقه مندان در امر مهارت و آموزش کار با ESP32 است.

جهت فلش کردن میان افزار سفارشی جهت برنامه های اینترنت اشیاء نیازی به ترکیب دکمه ها ندارید.

جایگذاری و نصب آسان و طولانی مدت برای استفاده بر روی میز و جعبه محافظ

شامل مدار تنظیم مجدد خودکار یکپارچه(عدم فشردن دکمه RST)

برای کنترل سریع از کلید خاموش و روشن استفاده می شود.

دارای برچسب گذاری با دقت و شفاف برای تمامی پین ها

طراحی مناسب برای جاسازی بر روی بردبورد

مشخصات فنی پروگرامر و تستر ماژول‌های ESP

مناسب برای مدل برد: ESP Wroom 32

چیپ USB به سریال: CH340 و سادگی دانلود Firmware

رگولاتور راه انداز : نسخه AMS1117 3.3

ولتاژ کاری: 5 ولت از طریق USB

سطح سیگنال خروجی:  3.3ولت

ولتاز خروجی: 3.3ولت و 5 ولت

دارای هولدر پلاستیکی

LED‌های خاموش و روشن بودن و ارتباطات سریال بر روی برد وجود دارد.

دسترسی به تمامی پایه‌های ماژول‌های سری A/E

انواع کانکتورهای برد: 1-پین های فنری در محل نصب ماژول بطور موقت  2- تعداد 42 عدد کانکتورهای پین طلایی خروجی 3-سوکت MicroUSB

وزن: 20 گرم

ابعاد: 50x47x15(mm)
