آنتن GSM رایت 5 سانت با فرکانس 1800-900 مگاهرتز

آنتن GSM رایت 5 سانت با فرکانس 1800-900 مگاهرتز

آنتن GSM رایت 5 سانت با فرکانس 1800-900 مگاهرتز، به همراه کابل رابط مبدل SMA-M بهU.FL(ultraminiature coaxial connectors. names Series ‘s Hirose Company) و یا رابط SMA-M به IPX(کانکتور کواکسیال کوچک جهت اتصال به بردهای تابع فرکانس رادیویی) جهت افزایش طول سوکت ارائه می‎‌شود. این ماژول قابلیت استفاده در ماژول ESPcamera، دوربین‌های امنیتی و دستگاه های ضبط DVR نظارتی، Wi-Fi Router، کارت‌های PCIE، کامپیوترهای شخصی و PFV Drone را به جهت ارتباطات بیسیم پایدار با سرعت بالا را خواهد داشت. همچنین در پروژه‌های خلاقانه مبتنی بر اینترنت اشیا خود که نود و یا گره درون یک جعبه محافظ قرار گرفته است و نیاز به ارتباط بیسیم دارد، به شما امکان نصب بر روی جعبه را می‌دهد.

از مهمترین بخش‌‌ها در انواع آنتن‌ها که باید به آنها توجه کرد نوع اتصال دهنده، کابل مبدل و جک مورد استفاده در آنهاست. این اتصال دهنده‌ها در انواع مختلفی همچون u.FL ،MMCX ،MHF4 ،RP-SMA ،SMA ،h.FL وجود دارند که در ادامه به مقایسه دو نوع u.FL و MHF4 می‌پردازیم. سوکت‌های اتصال دهنده آنتن‌ها می‌توانند متفاوت باشند. چهار اتصال برای یک آنتن به همراه کابل آن وجود دارد؛ بدین ترتیب که دو نوع اتصال دهنده یکی در طرف آنتن و دیگری در طرف کابل مبدل است که هر دو از نوع نری و مادگی (SMA/RP-SMA) هستند که گاهی اوقات به RP-SMA اصطلاحا RE-SMA هم می‌گویند.

این محصول به همراه کابل آنتن ارائه می‌شود.

                                                  شکل(1)

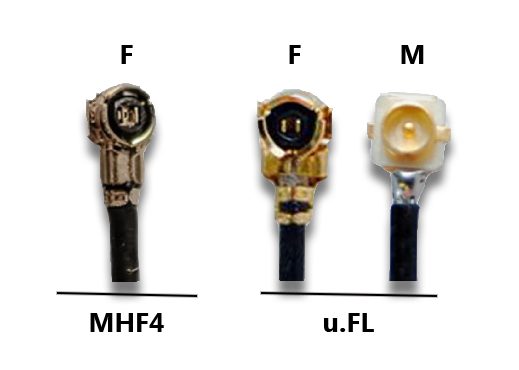

همچنین دو اتصال دیگر از طرف کابل به برد ماژول و یا جک تعبیه شده قرار دارد که در طرف اتصال کابل به آنتن بحث (SMA/RP-SMA) مطرح است و در شکل(1) قابل مشاهده است. نیز در سمت اتصال کابل به برد ماژول (جک تعبیه شده که همان u.FL_M است) این نکته مجدد با تعریف نری و مادگی اتصال دهنده ها از نوع u.FL و MHF4 همانند شکل(2) در نظر گرفته می‌شود. اندازه اتصال دهنده‌‌های u.FL در حدود 2mm است در صورتی که اتصال دهنده‌های MHF4 در حدود 0.81mm می‌باشد.

همچنین اندازه جک تعبیه شده بر روی برد(u.FL_M) کمی بیشتر از 7mm مربع، یعنی چیزی در حدود 0.01 اینچ و  وزنی آن 15.7گرم است. این جک دارای یک پین داخلی از جنس برنز فسفر ساخته شده است که توسط عایق پوششی از ماده پلی بوتیلن ترفتالات(PBT) و سپس پلیمر کریستال مایع(LCP) پوشیده شده است.

                                                شکل(2)

کاربرد آنتن GSM رایت 5 سانت با فرکانس 1800-900 مگاهرتز:

• در ارتباطات بیسیم بصورت M2M و همچنین دستگاه های IoT
• رادیو، تلویزیون و رادار
• مباحث کنترل از راه دور
• دوربین‌های پشتیبان بیسیم RV
• سیستم دوربین دید عقب
•  کنترل دوربین، کنترل کننده و گیرنده پهپاد FPV
• روترها
• سیستم‌های Bluetooth ،MIMO ،(IEEE802.11 b/g/n)WLAN و Wi-Fi

مشخصات فنی آنتن:

محدوده فرکانس: 900- 1800 MHz

حداکثر توان: 50W

طول ارتفاع آنتن: 50 الی 52 میلی متر

نوع رابط: SMA-M

قابلیت کاربرد: GPRS و GSM (عدم استفاده در حالت GPS)

کارایی در دستگاه‌هایی شبکه: سلولی 2G و 3G مانند GSM ،CDMA ،WCDMA ،EVDO و TD

امپدانس: 50ohm

بهره: 2dBi

مشخصات فنی کابل:

طول کابل: 12Cm

نوع رابط:  SMA-F به u-FL_F

حداکثر ولتاژ: 200ولت

امپدانس: 50ohm با (VSWR 1.3)
