ماژول دوربینی ESP32-CAM

ماژول دوربینی ESP32-CAM

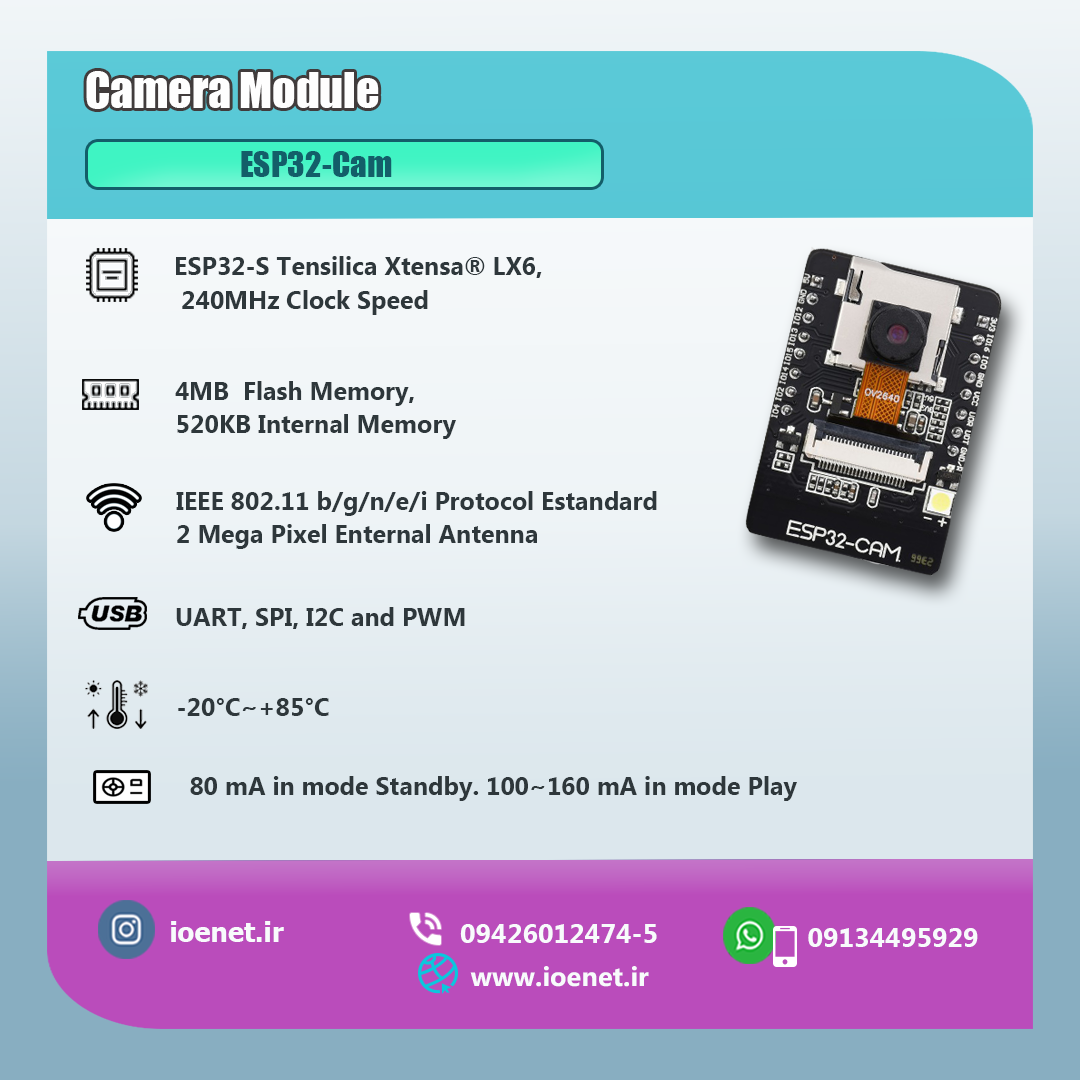

ماژول دوربینی ESP32-CAM مبتنی بر پردازنده ESP32-S و ساخت شرکت espressif است که دارای پردازنده Tensilica Xtensa® LX6 microprocessor و دو هسته پردازشی 32Bbit با حداکثر فرکانس پردازشی 240MHz می باشد.(پردازنده ESP32-S بسیار کم مصرف، کوچک و قابل استفاده در کارهایی با فشردگی وظایف نظیر پردازش ویدئو، سیستم تشخیص چهره و هوش مصنوعی است). دوربین به کار رفته در ESP32-CAM به نام OV2640 شناخته می شود. این دوربین ثبت تصویر در فرمت های JPEG، BMP و GRAY SCALE را با وضوح تصویر 2 مگاپیکسل و 1600×1200 پیکسل انجام می دهد.

در  این ماژول علاوه بر پردازنده ESP32-S که خود دارای 520KB حافظه داخلی و 4MB حافظه فلش است، توانایی افزایش ظرفیت حافظه را تا 4MB با استفاده از PSRAM خارجی دارد. این اندازه از RAM برای پردازش های خاص متمرکز بر صدا یا گرافیک کافی است. قدرت انتقال در این ماژول بر اساس استاندارد شبکه بیسیم برابر با 802.11b: 17±2 dBm (@11Mbps); 802.11g: 14±2 dBm (@54Mbps); 802.11n: 13±2 dBm (@MCS7) است.

همچنی شما می‌توانید در سایت ioenet برای محافظت بیشتر این ماژول، کیس‌های محافظ ESP32camera1 و ESP32camera4  را تهیه کنید.

کاربردهای دیگر این ماژول دوربین ESP32-CAM:

1-راه اندازی وب سرور و پخش زنده ویدئو

2- کنترل و نظارت بصورت بیسیم

3- شناسایی بیسیم QR

4- هوشمند سازی خانه

5-  کشاورزی هوشمند

6- تشخیص چهره

مشخصات فنی ماژول ESP32CAM | ماژول دوربین ESP:

در این بخش ویژگی های فنی دوربین ESP32CAM را بررسی می کنیم.

در مد های بیسیم: Station / SoftAP / SoftAP+Station

پشتیبانی از دوربین دو مگاپیکسلی مدل OV2640

بلوتوث :  Bluetooth 4.2 BR/EDR and BLE

پایه های ورودی و خروجی دیجیتال: 9 عدد

پروتکل بیسیم: IEEE 802.11 b/g/n/e/i

رابط های کاربری: UART/SPI/I2C/PWM

محدوده طیف :  2412 تا 2482 مگاهرتز

نرخ پورت سریال(UART): 115200bps

پشتیبانی از کارت TF بیشتر از 4GB

اندازه : (mm)27×40.5×4.7

آنتن خارجی PCB

دمای کاری مناسب:

20°C~+85°C-
