برد ESP32S با مبدل CH340G

برد ESP32S با مبدل CH340G

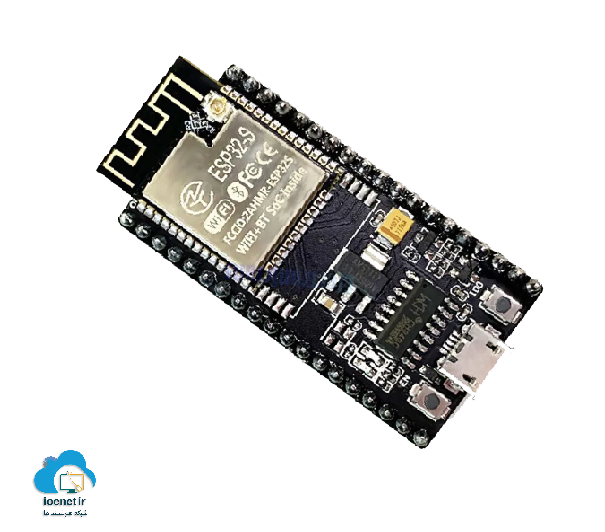

برد ESP32S با مبدل سریال CH340G، دارای پورت micro USB و 38 پین اتصال است. این میکروکنترلر پیشرفته که مجهز به دو هسته است، نسل تکامل یافته ای از NodeMcu هاست که با نام NodeMcu Edition هم شناخته می شود. وجود ماژول بلوتوث داخلی و هسته وایفای با قدرت و دامنه فرکانس کاری 2.4GHz این میکروکنترلر را جهت پروژه‌‌های اتوماسیون سازی در اینترنت اشیا کاربردی معرفی می کند.

همچنین با قابلیت پشتیبانی از زبان برنامه نویسی منبع باز می توان علاوه بر سرعت عمل در اجرای طرح های IoT، از پلتفرم های نرم افزاری توسعه پذیری همچون Lua، Arduino Micro Python و AT commands در برنامه نویسی و پیاده سازی ایده های خلاقانه استفاده کرد. بکارگیری چیپ مبدل USB به UART TTL CH340G در نسخه‌های جدید به جای ماژول CP2102 بکاربرده شده اند. این چیپ ارتباط برد با سیستم جهت ارسال و دریافت اطلاعات را به راحتی امکانپذیر می کند و توسط ویندوز قابل شناسایی است. در صورت عدم شناسایی و نیاز به نصب درایور راه انداز، CH341SER را نصب بفرمائید.

کاربردهای برد توسعه ESP32S مدل 38 پین

نمونه هایی از کاربردهای پروژه محور در بحث اینترنت اشیا از برد توسعه ESP32-S با مبدل سریال CH340G به شرح زیر است.

• اتوماسیون صنعتی
• خانه هوشمند
• ساختمان هوشمند
• تجهییزات پوشیدنی
• هوش مصنوعی
• آبیاری هوشمند
• دوربین IP

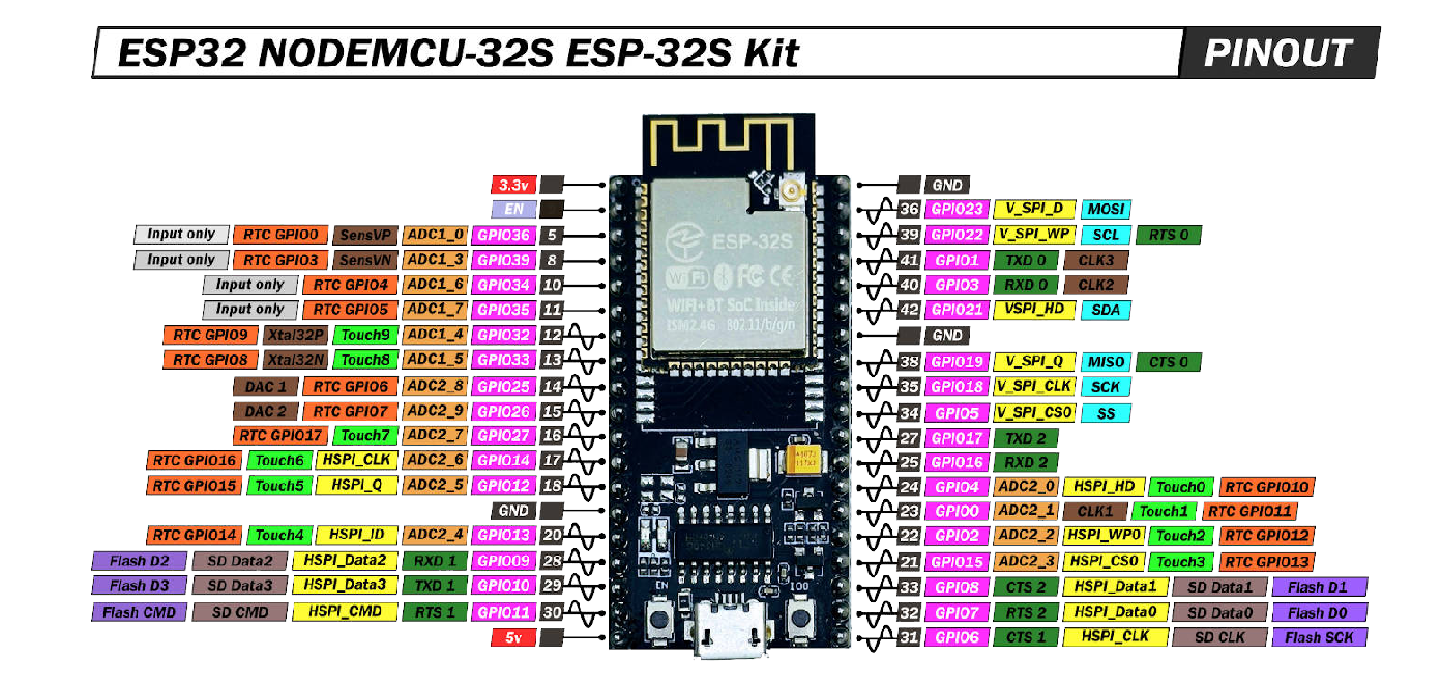

مشخصات فنی برد ESP32S مدل 38 پین با مبدل سریال CH340G

در ادامه برخی مشخصات فنی و مهم برد ESP32S همراه با مبدل سریال CH340G را بیان می‌کنیم.

ماژول بیسیم: ESP32S

پردازنده ماژول بیسیم: ESP32

Xtensa® 32-bit LX6 Dua-core processor, up to 600 DMIPS

حافظه فلش داخلی: 32Mbit

انواع حافظه های دیگر: 4MB SPI، 448KB ROM، 520KB SRAM و 16KB SRAM در RTC

نوع آنتن : قابل نصب بر روی برد 3DBi (PCB)

رابط های جانبی کاربری: UART/GPIO/ADC/DAC/SDIO/PWM/I2C/I2S

محدوده فرکانس: 2.4G ~ 2.5G

استاندارد بیسیم: IEEE 802.11 b/g/n

مدهای بیسیم: Station / Soft AP / Soft AP +Station

بلوتوث: Bluetooth 4.2 (Bluetooth Low Energy (BLE)

ولتاژ کاری: 5 ولت DC و منطقی از 3.6 ~ 2.2 ولت DC

ابعاد: 48.26mm x 25.4mm

لینک راهنمای نصب درایور:

https://forum.arduino.cc/t/help-to-find-the-ch340g-driver/594733
