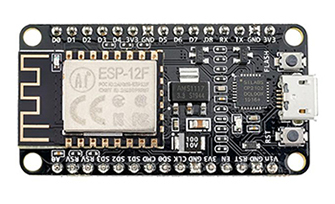

برد NodeMcu با ماژول بیسیم ESP8266-12F

برد NodeMcu با ماژول بیسیم ESP8266-12F | برد NodeMcu ESP8266

برد NodeMcu با ماژول بیسیم ESP8266-12F و مبدل CP2102، از پلتفرم اینترنت اشیا و سیتم عامل مبتنی بر Lua پیروی می کند. از این رو به کمک مبدل CP2102 UART TTL و چیپ USB قابلیت متن باز بودن، برنامه نویسی، اشکال زدایی و عیب یابی این برد فراهم شده است. این برد سازگاری خوبی با برنامه آردوینو دارد و جهت پیاده سازی پروژه های اینترنت اشیا مورد استفاده قرار می گیرد.

وجود چیپ وای فای ESP-12F با جریان کاری 80mA و امپدانس 50Ω از استاندارد شبکه بیسیم 802.11b/g/n پشتیبانی می کند. همچنین قابلیت‌هایی از قبیل  GPIO, PWM, ADC, I2C و ارتباط تک سیم (1wire) نیز به سادگی در دسترس خواهد بود. در این برد امکان ارتباط با سنسورها جهت دریافت نتایج و همچنین برقراری ارتباط با اینترنت از طریق تلفن همراه فراهم می شود. از این رو با وجود چیپ ESP-12F، برد NodeMcu می تواند در سه مد کاری (AP)Station(STA) ،Access Point و STA+AP  قابلیت اجرا داشته باشد و پروتکل های ارتباطی I2C/UART/SPI را پشتیبانی کند.

مشخصات فنی برد NodeMcu با ماژول بیسیم ESP8266-12F | برد ESP8266 :

مشخصات و ویژگی‌های فنی برد ESP8266 را در این بخش معرفی می‌کنیم.

میکروکنترولر: Tensilica 32-bit RISC CPU Xtensa LX106

چیپ بیسیم: ESP-12F

128KB حافظه RAM و 4MB حافظه فلش

مبدل USB به سریال: CP2102

ولتاژ کاری: 5 ولت DC

ولتاژ ورودی: 3 تا 3.6 ولت

پشتیبانی از شبکه Smart Link و در سه مد کاری در شبکه بیسیم

15 پین با قابلیت دسترسی به GPIOs، SPI، UART، ADC و پین ریست مجدد و دکمه فلاش

رابط: Micro USB

وزن: 7 گرم
