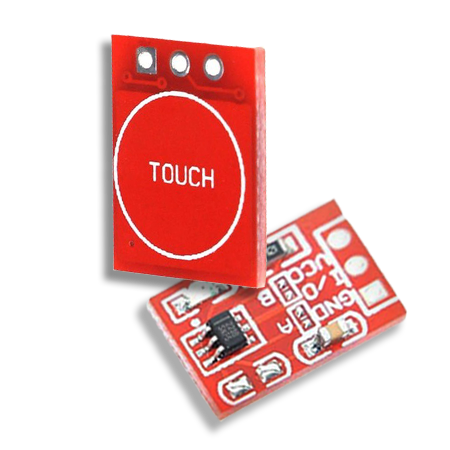

ماژول سنسور لمسی خازنی TTP223 Mini

ماژول سنسور لمسی خازنی TTP223 Mini

ماژول سنسور لمسی خازنی TTP223 Mini، دارای حساسیت و پایداری بالا، بهینه و کم مصرف با اندازه کوچک است. این ماژول کاربردی را جایگزینی برای دکمه های فشاری در پروژه های الکترونیکی و IoT شما معرفی می کنیم. شما میتوانید آن را بر روی سطوح غیر فلزی مانند پلاستیک، شیشه و حتی سطوحی که تماس با آب دارند نصب کنید. این ماژول دارای خروجی دیجیتال است و دامنه ولتاژ کاری وسیعی را شامل می شود. در حالت معمول خروجی ماژول کم است، به محض لمس ماژول خروجی بالا و در مد پر مصرف قرار می گیرد. بعد از گذشت 12 ثانیه اگر تماس وجود نداشته باشد به حالت کم مصرف می رود.

دارای سه پایه VCC(+) که به منبع تغذیه 2.5 ولت تا حداکثر 5.5 ولت وصل می شود. پایه GND(-) که به زمین تعریف می شود و پایه SIG(Signal) سیگنال خروجی دیجیتال را هدایت می کند. این ماژول را میتوان در دستگاه ها ورود/خروج در ادارات، حضور غیاب در مدارس و کلیه مکان های که عبور و مرور را با ثبت اثر انگشت کنترل می کنند استفاده کرد.

مشخصات فنی سنسور لمسی خازنی TTP223 | ماژول تاچ خازنی TTP223 :

در ادامه به مشخصات فنی ماژول سنسور تاچ خازنی TTP223 اشاره خواهیم داشت.

آی سی: TTP223

توان مصرفی(ولتاژ کاری): 2.5∼5.5 ولت در حالت DC (حداکثر ولتاژ 5.5 ولت است؛ از اعمال بیشتر ولتاژ خودداری کنید.)

زمان پاسخگویی:  500 میکرو ثانیه(μS) تا 220 میلی ثانیه (mS)

جریان مصرفی: 1.5υA حداکثر 3υA

جریان مصرفی در حالت آماده به کار(Standby): کمتر از 1mA

ضد آب

داشتن 4 سوراخ 2(mm) برای نصب آسان

ابعاد: 7.2×12×15 (mm)

دمای کاری مناسب:

20°C~+70°C-
