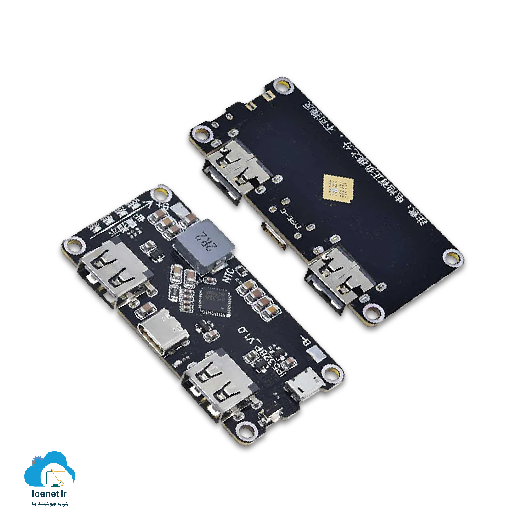

ماژول پاوربانک فست شارژ IP5328P دو کاناله

ماژول پاوربانک فست شارژ IP5328P دو کاناله

ماژول پاوربانک فست شارژ IP5328P دو کاناله، تامین کننده شارژ سریع در باطری‌های لیتیومی پلیمری و لیتیومی یونی 18650 است. این ماژول کاربردی در شارژ این نوع باطری‌ها (لیتیومی) جهت تامین تغدیه مورد نیاز تلفن‌های همراه و گجت‌های هوشمند در اینترنت اشیا بسیار مورد استفاده قرار دارد.

این ماژول با کمک 4 رابط، که 2 نوع آن USB TYPE-A ، یک عدد USB TYPE-C و یک عدد درگاه Micro USB است در مدارات الکترونیکی و الکتریکی مورد کاربرد است.

این ماژول به کمک مبدلی از نوع Boost قادر است ولتاژ 3.7 ولت را به 5، 9 و 12 ولت تبدیل کند. توانایی این ماژول در شارژ و دشارژ کردن به گونه ای است که در زمان شارژ کردن باطری، آداپتورها با ظرفیت های مختلف را تا 5A تنظیم می کند. و نیز در زمان دشارژ، جریان را برای 5 ولت، 9 ولت و 12 ولت به ترتیب برابر با 2A، 3.1A و 1.5A در نظر می گیرد. هنگامی که مدار ماژول در حالت شارژ باطری قرار می گیرد، پورت‌های خروجی قطع می‌شوند زیرا که ولتاژ بالای ورودی ممکن است به دستگاه‌های متصل به ماژول آسیب برساند.

وقتی که هیچ دستگاهی به این ماژول متصل نباشد به گونه ای که هیچ باری وجود ندارد، به حالت آماده باش(Standby) می رود. تنها با اتصال مجدد دستگاه، از حالت آماده باش خارج شده و با ولتاژ خروجی 5 ولت شروع به شارژ دستگاه می‌کند. با فشار کوتاه دکمه ریست بر روی برد چراغ نمایشگر قدرت روشن می‌شود و خروجی افزایش می‌یابد. 10ثانیه فشار پیوسته کلید ریست، موجب می‌شود بر ماژول بازنشانی شود. همچنین می‌توانید از کیس ماژول پاوربانک IP5328P دیدن کنید.

نکته قابل توجه: این ماژول برای توان کمتر از 0.5 وات و بیشتر از 18 وات قابل استفاده نیست.

                   قسمت‌های مهم سخت‌افزاری ماژول پاوربانک IP5328P

کاربرد و ویژگی های این ماژول:

در ادامه به برخی از کاربردهای ماژول پاوربانک فست شارژ IP5328P دو کاناله اشاره می کنیم.

1. مدیریت و تنظیم تمامی ارتباطات USB جهت انجام فست شارژ دستگاه ها بدون برنامه نویسی سطح کاربر
2. از پروتکل شارژ BC 1.2 اپل و سامسونگ پشتیبانی می کند.
3. پورت های ورودی جهت شارژ باطری پاور بانک و پورت های خروجی برای شارژ موبایل، باطری و دستگاه های دیگر می تواند کاربردی باشد.
4. تشخیص کمبود ولتاژ ورودی باطری

مشخصات فنی IP5328P دو کاناله:

ماژول پاوربانک فست شارژ IP5328P دو کاناله دارای مشخصات فنی زیر است.

چیپ: IP5328P

ولتاژ خروجی: 5 ولت 2 آمپر، 9 ولت و 12 ولت (Auto Select)

جریان خروجی: حداکثر 3 آمپر

توان خروجی: تا 18 وات

پروتکل های شارژ USB: پشتیبانی از پروتکل های شارژ سریع مانند FCP، AFC، MTK و SFCP

نوع باطری پیشنهادی:  باطری لیتیومی 18650

راندمان تبدیل: 95% با ورودی خروجی متفاوت

فرکانس سوئیچینگ: 500MHz

دمای کاری مناسب:

40C~+85C-

ابعاد: 65×32.5(mm)

وزن: 6 گرم
