ماژول شیب سنج SW-520D

ماژول شیب سنج SW-520D

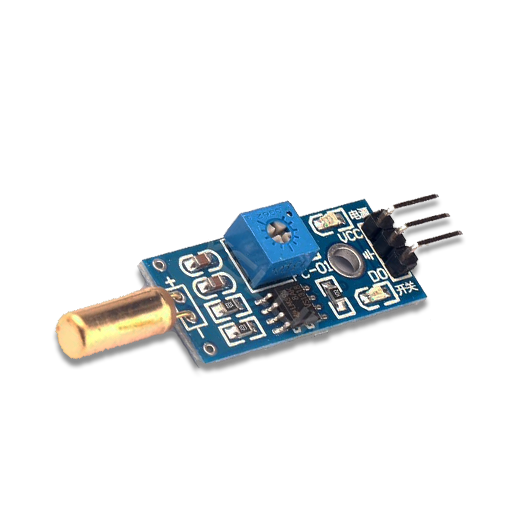

ماژول شیب سنج SW-520D، یک شیب سنج معمولی از نوع توپ غلتکی است که قادر به سنجش حرکت یا زاویه است. حسگر های شیب را میتوان در دو نوع جیوه ای و غلتکی تولید کرد. با پیشرفت فناوری و تکنولوژی حسگرهایی با دقت تر، ارزانتر و با دوام بیشتر تولید شد. این نوع ماژول های شیب سنج در مدل دیگری هم به نام SW-460D تولید می شود. با توجه به سطح قرارگیری در پروژه های هوشمندسازی اینترنت اشیا می توان آنها را با استفاده از رزوه مکانیکی، چسب و یا آهن ربا نصب کرد. این سنسور ماژول ضد آب و گرد و غبار است.

فرآیند کار در این شیب سنج به این گونه است که، این شیب سنج از دو جزء رسانا (قطب) و یک جسم آزاد (توپ نورد) تشکیل می شود که در محفظه قرار دارد.

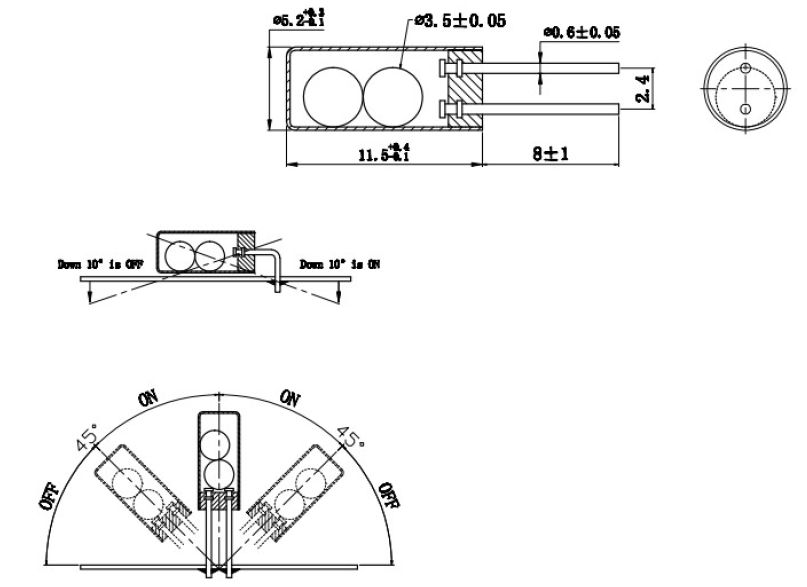

در زمانی که حسگر بطور افقی است و زاویه ای کمتر از 10 درجه دارد، مدار باز است(حالت خاموش). اما با افزایش زاویه و پایین قرار گرفتن سر محفظه جسم روی قطب ها می لغزد و آنها را کوتاه می کند، یعنی به عنوان کلید فشاری عمل می کند و مدار بسته می شود(حالت باز). با اتصال مستقیم رابط خروجی دیجیتال به پورت I/O میکروکنترولر میتوان داده های خروجی مورد نظر را دریافت کرد.

موارد کاربرد از ماژول شیب سنج:

می‌توان به موارد کاربرد این سنسور ماژول شیب سنج SW-520D بصورت زیر اشاره کرد.

• سیستم‌های امنیتی
• مبدل زاویه
• لوازم خانگی
• انواع ربات‌ها و بازوهای روباتیک و اسباب بازی‌ها
• دوربین‌های دیجیتال
• موتورها
• ابزارهای انداره گیری
• دستگاه‌های فروش خودکار

مشخصات فنی شیب سنج SW-520D:

ولتاژ کاری: 3.3V∼5V

تراشه مقایسه کننده: LM393

میزان حساسیت قابل تنظیم با پتانسیومتر

فرمت خروجی : فرمت تغییرات دیجیتال 1 و 0

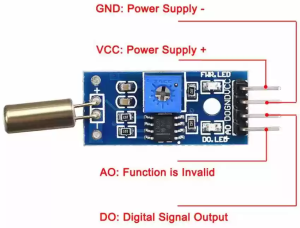

پایه های (0V)VCC(5V)، GND و (داده های دیجیتال خروجی)DO

حداکثر جریان خروجی: 15mA

زمان رسانا: 2ms

ابعاد: 3.2×1.6 (cm)

محدوده دمای کاری:

0°C∼+80°C

کسب اطلاعات بیشتر:

https://docs.arduino.cc/tutorials/generic/tilt-sensor
