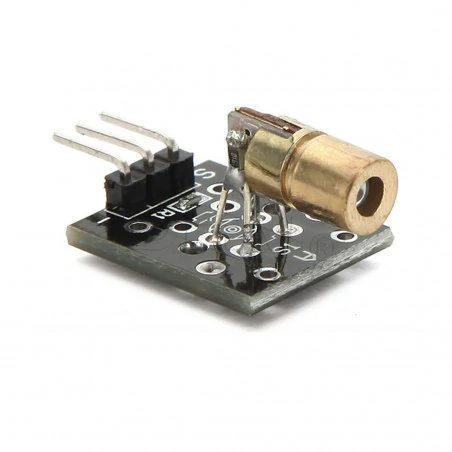

ماژول لیزر KY-008

ماژول لیزر KY-008

ماژول لیزر KY-008، یک فرستنده با طول موج 650 نانومتر که مناسب برای آزمایشهای فیزیکی است. این ماژول جهت راه اندازی به جریان 40mA نیاز دارد که با اتصال مستقیم به برد Arduino Uno R3 این نیاز برطرف می شود. باید توجه داشت که اگر جریان مورد نیاز این ماژول بیش از 40mA باشد باید از یک داریور لیزر جهت راه اندازی استفاده کرد. ولتاژ کاری ماژول 5 ولت است. جنس ماژول ترکیبی از برنج و PCB (تخته مدار چاپی) است.

با چرخش سر لیزر، می توان نقطه کانونی نور خروجی را جمع تر و یا باز کنید. از نمونه های کاربرد  این ماژول میتوان به استفاده در تجهیزات پزشکی، ارتباطات فیبرنوری، نشانه گرهای لیزری، موقعیت های متمرکز، بارکد اسکنر، پرینترهای سه بعدی، دستگاه های CNC, نمایش و نورپردازی، درایور های نوری اشاره کرد.

پبر روی این ماژول سه پایه وجود دارد که به ترتیب شامل پین های VCC(+) که به پایه 5V آردوینو متصل می شود. پین GND(-) است که به پایه GND برد آردوینو متصل می شود، و پایه آخر S که به نام پین سیگنال شناخته می شود. و برای ارتباط با برد آردوینو، معمولا به پایه 7 آن می توان متصل شود.

این ماژول با میکروکنترلرهایی نظیر ESP32 و همچنین میکروپروسسورهایی مانند Raspberry Pi قابل برنامه ریزی است.

کاربردهای ماژول لیزر KY-008:

در ادامه به برخی از استفاده های ماژول لیزر KY-008 اشاره خواهیم کرد.

1- ساخت نشانگر لیزری (آموزش و ارائه)

2- سیستم‌های امنیتی در نمایش یک شی (خانه‌ها و مکان‌های حساس)

3- پروژه‌های خلاقانه هنری

4-  خط کش‌های هوشمند در اندازه گیری فاصله

5- ابزارهای تراز در مهندسی صنعتی و عمران

6-  ارتباطات نوری در فواصل کوتاه (به عنوان سیگنال حامل)

مشخصات فنی ماژول لیزر خطی:

ولتاژ کاری: 5 ولت

توان خروجی: 5 میلی وات

طول موج: 650 نانو متر

بازه دمای کاری:

10°C ~ 40°C-

ابعاد: 24×15 (mm)

وزن: 2g

کسب اطلاعات بیشتر:

https://www.build-electronic-circuits.com/arduino-laser-module-ky-008/
