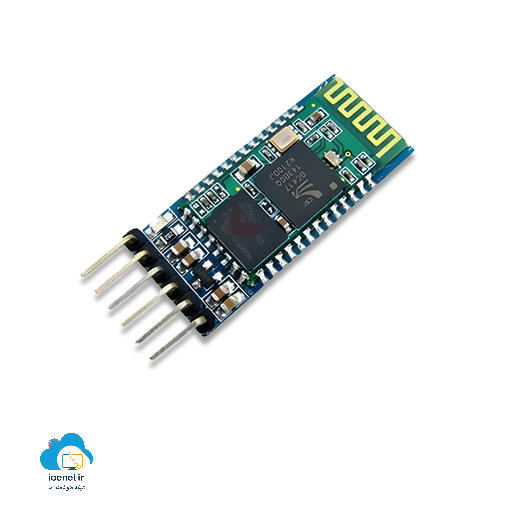

ماژول بلوتوث HC-05، یکی از ماژول‌های پر کاربرد و قابل اجرای پروژه‌های ارتباط بلوتوثی با میکروکنترلرها در رباتیک و اینترنت اشیاء است. این ماژول به دستگاه‌هایی نظیر هدست بیسیم، ماوس بیسیم، گیم کنترولرها، تبلت، موبایل و لپتاب و PC‌های مجهز به چیپ و یا دانگل بلوتوثی متصل شده و امکان کنترل دیگر دستگاه‌ها را فراهم می‌کنند.

ارتباط این نوع ماژول از نوع Serial Wireless است و برد ارسال و دریافت داده‌ها در فاصله کمتر از 100‌متر با نرخ 1Mbps بصورت Realtime (بلادرنگ) پشتیبانی می‌شود. اما در شرایطی که تحت تاثیر نوع فرستنده/گیرنده، شرایط جوی و جغرافیای شهری قرار بگیرد تضمینی نیست.

ماژول بلوتوث HC-05 قابلیت اجرا در دو مد کاری Master و Slave در اتصال بین دو میکروکنترلر و یا ارتباط بین میکروکنترلر و دیگر دستگاه‌ها را دارد. در مد کاری Salve، ماژول منتظر می‌ماند تا دستگاه‌های دیگر آغازگر اتصال باشند. مد Slave در پیشفرض برنامه کارخانه جهت برقراری ارتباط ماژول HC-05 با تلفن همراه در نظر گرفته شده است.

از طرفی، با قرار گرفتن ماژول در مد کاری Master، بصورت فعال به دنبال دیگر دستگاه‌های با قابلیت اتصال بلوتوثی می‌گردد. این مد کاری معمولا جهت برقراری ارتباط بیسیم بین دو میکروکنترلر قابل استفاده است. همچنین تغییر مد کاری ماژول از طریق درگاه UART و ارسال دستورات AT انجام می‌گیرد.

پیشنهاد می‌کنیم از صفحه معرفی و مشخصات محصول کیس محافظ بلوتوثی HC-05 بازدید کنید.

کاربردها HC-05

• ایجاد شبکه شخصی بیسیم(PAN) به همراه پروتکل استاندارد IEEE 802.15.1 با فناوری ارتباط رادیویی طیف گسترده با جهش فرکانس(FHSS)
• خانه هوشمند
• دستگاه‌های دیباگ خودروهای بیسیم
• سیستم های آلارم و امنیت
• پروژه‌های رباتیک ، آموزشی، نمونه سازی اولیه، RC و هوشمندسازی صنعتی
• پرینترهای بلوتوثی
• تجهیزات تعاملی، نمایشی (مسابفات تلویزیونی و کنسول‌های بازی، کنترل و دادن جلوه‌های نمایش به LED‌ها)
• ارتباطات بین میکروکنترلرها و گوشی‌ها
• شبکه‌های حسگر بیسیم

معرفی پایه های

در این بخش مشابه شکل(1) پایه‌های فیزیکی و منطقی ماژول HC-05 را بررسی کرده و به مقایسه تصویری آن با ماژول HC-06 می‌پردازیم. برای معرفی پین‌های اتصال و شناخت بیشتر از قسمت های مختلف HC-05 شکل(2) را مشاهده بفرمائید.

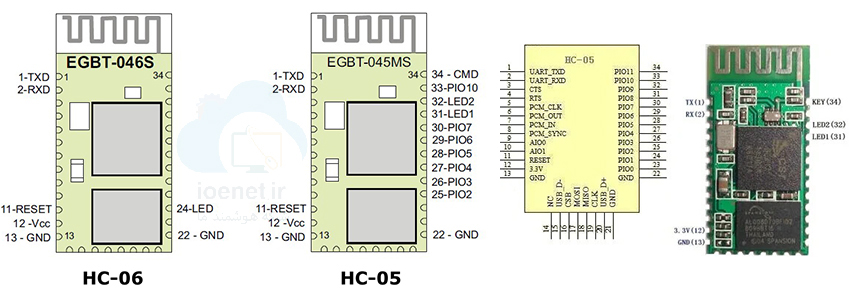

                                                               شکل(1): معرفی پایه های فیزیکی و منطقی ماژول HC-05

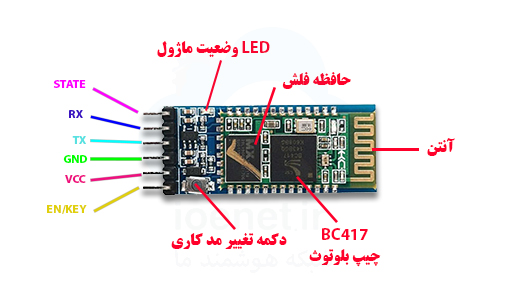

     شکل(2): معرفی قسمت‌های ماژول به همراه برد کمکی و پین‌های اتصال

مشخصات فنی ماژول بلوتوث HC-05

ماژول بلوتوث: BC417 ، نسخه EDR+2.0

مدل چیپ: HC-05

ولتاژ کاری: 3.3ولت ∼ 5ولت DC

حداکثر جریان کاری: 50mA

جریان مصرفی در زمان آماده به کار(Standby): کمتر از 2.5mA

جریان مصرفی در حالت خواب(Sleep): کمتر از 1mA

مصرف انرژی: جریان مصرقی 45mA∼30mA در زمان اتصال فعال (Connected with data Transfer) و 8mA در زمان اتصال غیرفعال(Connected Idle)

محدوده باند فرکانسی: 2.4GHz ISM

مودلاسیون: Gaussian Frequency Shift Keying (GFSK)

مدهای کاری: Master و Slave

حساسیت:  80dBm- معمولی

نوع ارتباط بلوتوث: پروتکل سریال SPP (Serial Port Profile) و HID (Human Interface Device) و غیره

نرخ انتقال داده‌ها: 1200، 2400، 4800، 9600، 19200، 38400، 57600، 115200، 230400،

نوع ارتباط درگاهی: UART با نرخ ارسال داده پیش فرض 9600bps

تعداد پایه‌‌‌ها:  34 عدد

دمای کاری مناسب:

20°C to 75°C (-4°F to 167°F)-

ابعاد: 37x15x3(mm)
