ماژول نمایشگر oled دو رنگ 0.96 اینچ دارای I2C

ماژول نمایشگر oled دو رنگ 0.96 اینچ دارای i2c | ماژول OLED 0.96 اینچ 7 پایه

ماژول OLED هفت پایه دو رنگ زرد/آبی 128×64 با 7 پین و دارای رابط SPI/I2C، یک وسیله الکترونیکی است که با استفاده از فناوری Organice Light-Emitting Diode تولید می‌شود. نمایش اطلاعات و دیدن چگونگی تغییرات داده ها در یک پروژه هوشمندسازی و خلاقانه IoT جذاب است. این ماژول این امکان را برای شما فراهم می‌کند تا بتوانید تغییرات لحظه‌ای داده‌‌ها را مشاهده کنید. برخلاف نوع LCD، این نوع نمایشگر(OLED) نیازی به نور پس زمینه ندارد، همچنین دارای ولتاژ عملیاتی و مصرف برق پایین است.

سبکی، نازکی بودن و شفافیت بالا از دیگر ویژگی‌های خوب این OLED نسبت به نوع LCD آن است. این ماژول از نظر سازگاری با مدل‌های Arduino، سری 51، سری STM32 و MSP430 بطور کامل سازگاز است و از پروتکل ارتباطی SPI و I2C (IIC) پشتیبانی می‌کند. این صفحه نمایش، با وجود IC درایور SSD1306، قابلیت تنظیم روشنایی و کنتراست بالا وجود دارد.

هنگامی که صفحه نمایش کاملا فعال و روشن است، مصرف انرژی بسیار کم و در حدود 0.08∼0.04 وات است. ماژول OLED دارای 7 پین است که جهت تامین انرژی، تنظیم، برقراری ارتباط، ارسال و دریافت داده،کنترل و انتخاب استفاده می‌شوند. باید توجه داشت که پایه DC تنها برای SPI و I2C قابل استفاده است. همچنین پایه CS زمانی قابل کاربرد است که بیش از یک دستگاه SPI با MCU مرتبط باشد.

مشخصات فنی این ماژول OLED |ماژول نمایشگر oled دو رنگ 0.96 اینچ i2c هفت پایه:

در ادامه به برخی مشخصات فنی OLED دو رنگ 0.96 اینچ I2C هفت پایه اشاره می کنیم.

آی سی درایور: SSD1306

وضوع تصویر: 128×64 پیکسل

ولتاژ کاری: 3∼5 ولت در حالت DC

زاویه دید: °160 درجه

مصرف برق در حالت عادی: 0.08∼0.04 وات

اندازه: 27×27×4.1 (mm)

دمای کاری مناسب:

30°C∼+60°C-

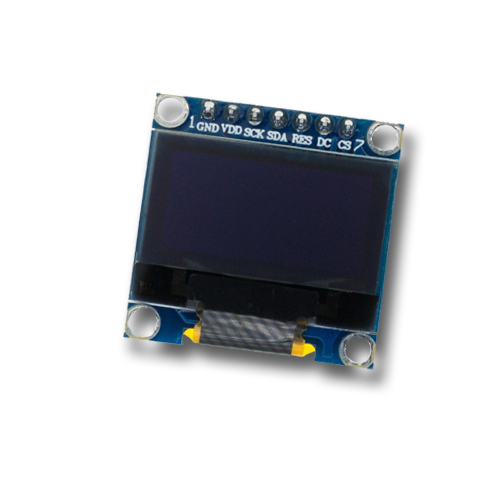

7 پایه به ترتیب GND(-)؛ پایه VCC(+)؛ پایه ساعت سریال (SCK)؛ پایه داده سریال (SDK)؛ تنظیم مجدد (RES)؛ پایه فرمان (DC)؛ انتخاب چیپ (CS)
