ماژول LED RGB با چیپ WS2812

ماژول LED RGB با چیپ WS2812

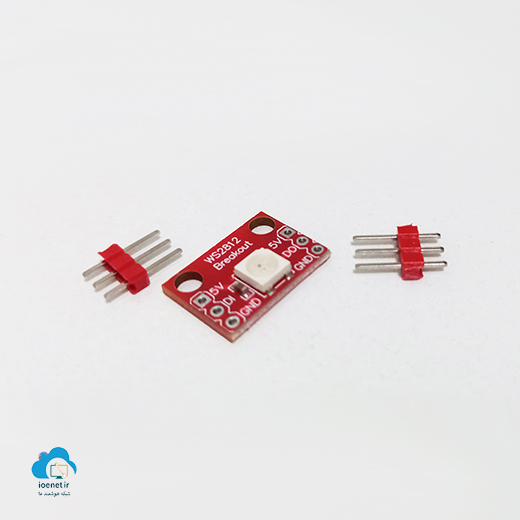

ماژول LED RGB با چیپ WS2812، تولید شرکت CJMCU با محفظه داخلی به اندازه (5×5 mm)، امکان کنترل رنگ را فراهم می‌کند. این ماژول LED سه رنگ با قابلیت آدرس دهی دیجیتال امکان برنامه ریزی هر یک از LED‌ها را بصورت مجزا و مستقل را برای شما فراهم می کند که به شما توانایی ایجاد جلوه های نوری را خواهد داد. پیکسل‌های هر یک از سه رنگ اصلی قادرند 265 سطح روشنایی را ایجاد کنند؛ با این توضیح، امکان نمایش تمام رنگ‌ها با 16 میلیون رنگ وجود خواهد داشت. در نتیجه اگر قصد ساخت یک نمایشگر برای نمایش جلوه‌های ویژه خود را دارید؛ می‌توانید با اتصال رشته‌ای این نوع ماژول به یکدیگر، این کار را به راحتی انجام دهید.

پیشنهاد: شما می‌توانید به کمک یک مقاومت 470Ω، میکروکنترلرهایی مانند ESP32 یا Arduino Uno R3/R4 و همچنین یک Power Supply مشخصات 5ولت 1آمپر در صورت اتصال پیوسته(سری) این ماژول برای ساخت مدار افکت‌های نوری جذاب این پروژه را ایجاد کنید.

ویژگی‌های کلیدی LED RGB WS2812

• مصرف بهینه پایین: کارایی بالای ساختار LED در عملکرد ذخیره سازی مصرف انرژی است.
• خاصیت Full Color کنترل : با امکان ترکیب شدت نور سه رنگ سبز، آبی و قرمز، برای ایجاد میلیون ها تغییرات نوری مورد استفاده قرار می‌گیرد.
• قابلیت آدرس دهی دیجیتال: هر LED می‌تواند بصورت مجزا کنترل شود و قابلیت این را دارد که افکت های نوری ثابت و پویایی را تولید کند.
• تجمیع آسان: این ماژول به راحتی می‌تواند با میکروکنترلرهایی مانند آردوینو و Raspberry Pi ترکیب و متصل شود.
• ارتباطات داده ای تک سیم SWD(Single-Wiring Data Communication): که کنترل تمام LED‌ها از طریق تنها یک پایه دیجیتال را امکانپذیر کرده است.
• قابلیت  اتصال رشته ای: ماژول‌ها این توانایی را دارند که به یکدیگر متصل شده و سیستم روشنایی بزرگتری را ایجاد کنند.

مشخصات فنی ماژول WS2812

در ادامه به معرفی فنی ماژول WS2812 می پردازیم.

چیپ: WS2812

ولتاژ کاری: 5 ولت

پایه های اتصال با فاصله 2.54mm

نرخ اسکن: 400Hz/s

زمان پاسخ دهی: 400kbps

جریان مصرفی: در حالت روشنایی کامل(60mA)

زاویه گستره نور: 120 درجه

دمای کاری:

25°C∼+85°C-

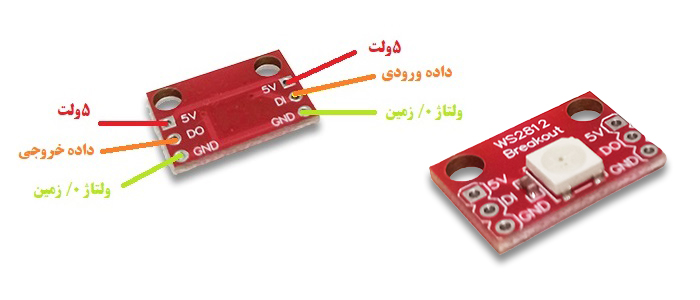

شناخت پایه های ماژول WS2812 LED RGB

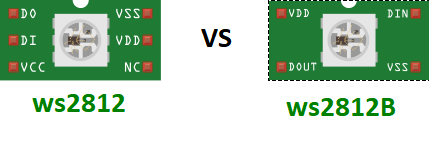

قبل از ایجاد ارتباطات وایرینگ و بستن مدار، لازم است شناختی نسبت به پایه‌های ماژول LED RGB پیدا کنیم. به عنوان اولین نکته در آشنایی این ماژول، مقایسه دو ماژول ws2812 و ws2812B، تفاوت در تعداد پین‌های آنها خواهد بود.

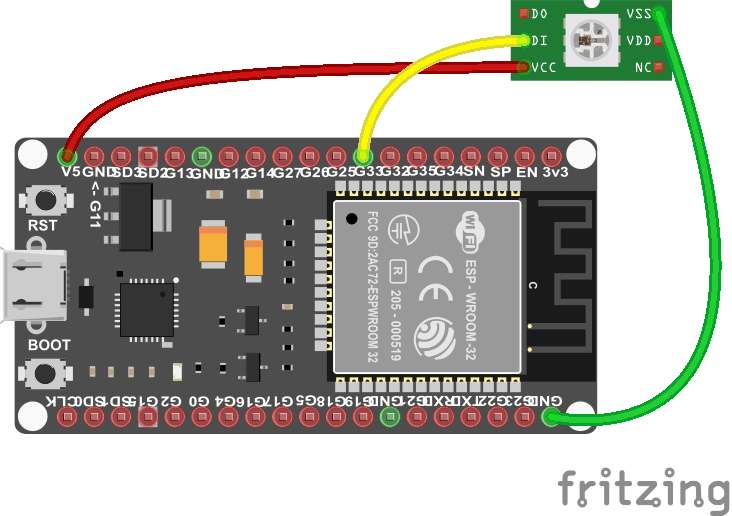

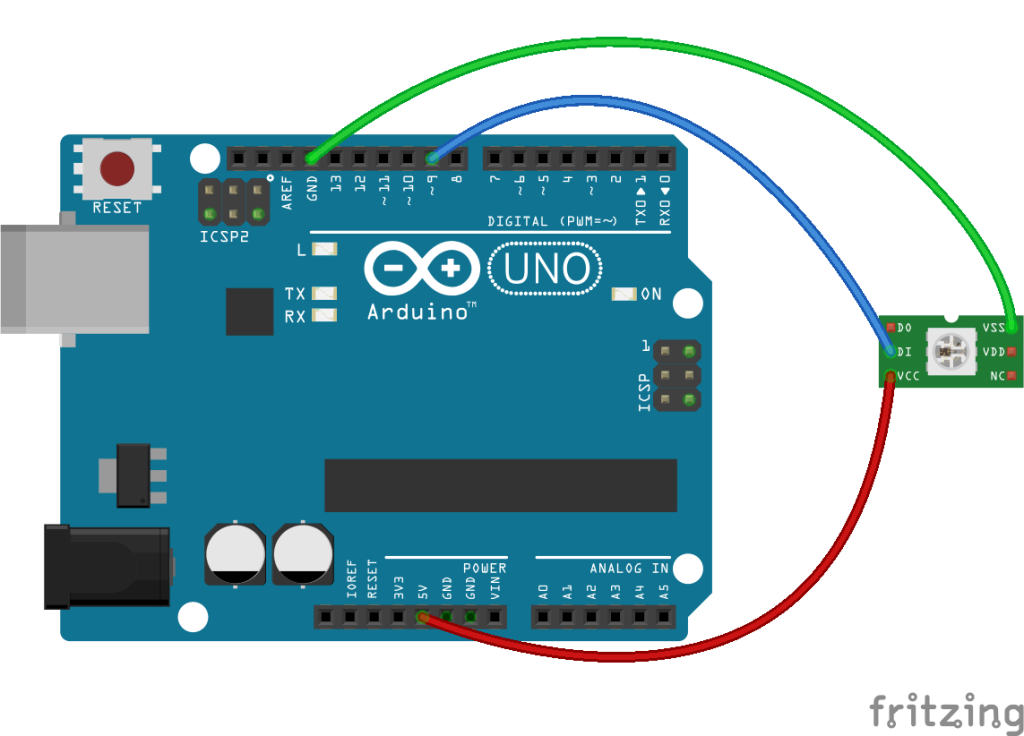

وایرینگ و ارتباط مداری این ماژول LED RGB با میکروکنترلر

در ادامه این بخش به توضیح درباره ارتباطات ماژول WS2812 و کد نویسی میکروکنترلر آن خواهیم پرداخت.
