ماژول سنسور اثر هال خطی

ماژول سنسور اثر هال خطی

ماژول سنسور اثر هال، عملکردش از این قرار است که هر زمان جریان الکتریکی از میدان مغناطیسی عبور می کند ولتاژ الکتریکی عمود بر جریان و میدان مغناطیسی تولید می شود. این ارتباط توسط ادوین هال که یک فیزیکدان بود کشف شد. دلیل این اثر در نیروی لورنتس (قانون سه انگشت) است.

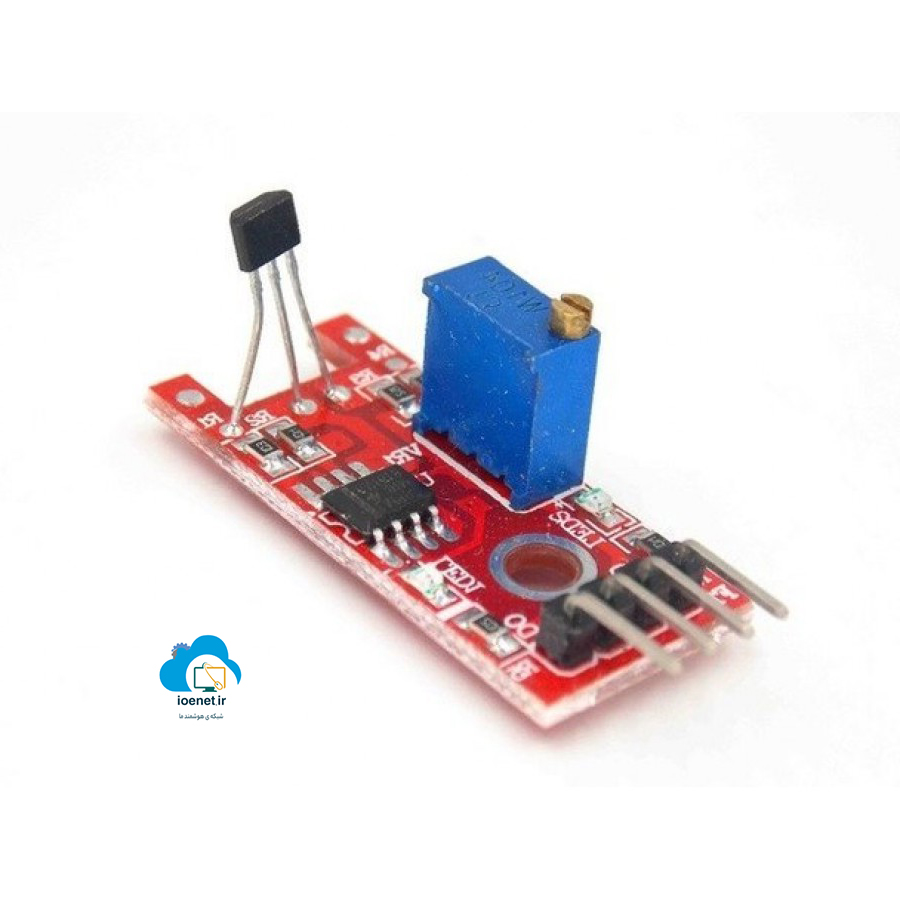

مدل ماژول KY024 که در حال معرفی آن هستیم مبدلی است که شامل مدارهای یکپارچه و نمیه هادی، دارای ویژگی مغناطیسی است. از این رو، سنسور وجود میدان مغناطیسی را تشخیص می دهد و به صورت مقدار ولتاژ آنالوگ آن را ثبت می کند. پیوستگی عملکرد برای این حسگر، تا دمای 150 درجه سانتیگراد مناسب است.

از دیگر کاربرهای این مازول می توان به اندازه گیری مقدار آستانه اشاره کرد. یعنی، در زمانی که مقدار حسگر از حد آستانه ی تعریف شده توسط کاربر بیشتر شود، با انتشار یک سیگنال دیجیتال با شدت بالا آن را اعلام می کند. بدین معنی که مقدار اندازه گیری سیگنال آنالوگ مناسب نیست زیرا تحت تاثیر پتانسیومتر چرخشی قابل تغییر است. سنسور هال این ماژول ممکن است در دو مدل پر کاربرد 49E (خطی) و 3144 (دیجیتال) وجود داشته باشند.

کاربردها ماژول اثر هال:

از سری کاربردهای این ماژول اثر هال 44E می توان به موارد زیر اشاره کرد.

1-تشخیص سرعت موتور

2-خودرو هوشمند

3-کارت های مغناطیسی

4- تعیین مکان لنز

5-آجرهای الکترونیکی در کیت های آموزشی

6- قابلیت استفاده در کنترل نور آکوستیک

7- فعالسازی صدا و نور در کار با سنسورهای حساس به نور

8- کنترل و تشخیص صدا

مشخصات فنی ماژول اثر هال|سنسور اثر هال 44E:

در ادامه به برخی ویژگی های سنسور اثر هال 44E اشاره می کنیم.

چیپ : LM393 (مقایسه کننده ولتاژ با دامنه وسیع)

میزان حساسیت: 1.0mV per Gmin

ولتاژ کاری: 2.3 تا 5.3 ولت

نشانگر خروجی سیگنال

خروجی تک سیگنال و موثر برای سطح پایین

ابعاد: (cm)1.5×3.5

دارای 4 پایه VCC (ولتاژ کاری)، GND (ولتاژ 0/ زمین)، AO(خروجی آنالوگ)، DO(خروجی دیجیتال) بر روی ماژول و ارتباط با Arduino
