ماژول نمایشگر شارژ باتری لیتیومی

ماژول نمایشگر شارژ باتری لیتیومی

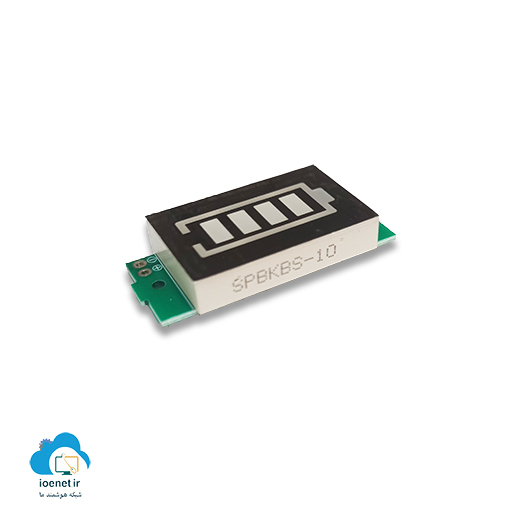

ماژول نمایشگر شارژ باتری لیتیومی، بصورت بارگراف وضعیت شارژ باتری را برای شما نمایش می‌دهد. اگر به عنوان فرد دوستدار پروژه‌های خلاقانه IoT، رباتیک و الکترونیک علاقه‌مند به ساخت ربات، پاوربانک و یا دستگاه ترکیبی هوشمند باشید، اطلاع از وضعیت سطح شارژ باتری دستگاه شما جهت عملکرد بهتر دستگاه مورد اهمیت خواهد بود. برای حل این مشکل و جلوگیری از آسیب به باتری‌ها به علت کاهش افت ولتاژ، این ماژول  را به شما پیشنهاد می‌کنیم.

نمایشگر شارژ سطح ولتاژ، بصورت کاملا کاربردی و فشرده، توانایی نمایش ظرفیت شارژ و سطح ولتاژ باتری از 1 تا 8 سل در مدل 18650 با ولتاژ 4.2 ولتی باتری‌های لیتیوم یونی و پلیمری را با نظارت لحظه‌ای داراست. برای مشخص کردن تعداد سل مورد استفاده بطور همزمان، باید از مدار جامپر 8 عددی از S1 تا S8 بر روی برد این ماژول استفاده کرد. بطوریکه در انتهای برد ماژول، در صورت استفاده از  4 سل بطور همزمان، باید جامپر شماره S4 را اتصال کوتاه کنید.

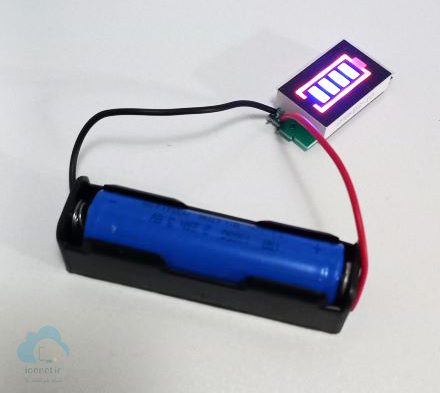

و در پایان همانطور که در شکل زیر مشاهده می‌کنید، اتصال +و- باتری با ماژول را برقرار کنید. نکته: در زمان اتصال جامپرها به علت نزدیک بودن محل اتصال حتما به فاصله میان آنها توجه کنید؛ تا از اتصال بیش از یک جامپر و آسیب‌پذیری به ماژول جلوگیری شود. همچنین ولتاژ نهایی نباید از محدوده 4.3 بیشتر شود. (تعداد باتری‌های سری شده * 4.3) به عنوان مثال: اگر جامپر S4 را اتصال کوتاه کردید، حداکثر ولتاژ تشخیص داده شده توسط ماژول نیاید از (4*4.3) مقدار ولتاژ 16.12 بیشتر شود.

کاربردهای ماژول نمایشگر شارژ باتری

ارائه نمایش هر سطحی از ولتاژ در صفحه نمایش دیجیتال

پنل‌های ابزار و وسائل نقلیه الکتریکی

پروژه‌های خلاقانه و ترکیبی IoT، روباتیک و  الکترونیک

شارژرهای باتری RC

ساخت پاوربانک و مدارات منبع تغذیه

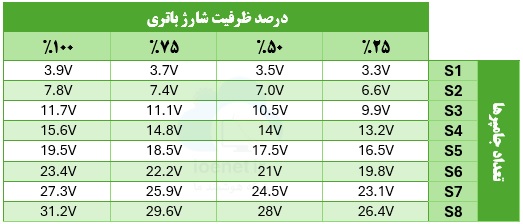

جدول راهنمای سطح شارژ ماژول نمایشگر

در توضیح جدول زیر و در زمان استفاده از حالت پیش‌فرض که استفاده از تک سل و زمانی  است که ولتاژ از 3.3ولت بیشتر شود، یک بارگراف روشن می خواهد شد که بیانگر پرشدن 25% از ظرفیت باتری است. اگر سطح ولتاژ از 3.5 فراتر رود بارگراف دوم روشن خواهد شد و بیانگر پر شدن 50% از ظرفیت باتری است.

در صورت بیشتر شدن ولتاژ و خروج از آستانه مقدار 3.7 ولت، بارگراف سوم روشن می‌شود که این مورد بیانگر پر شدن بیشتر ظرفیت به میزان %75 خواهد بود؛ و در نهایت با تکمیل سطح شارژ و رسیدن به مقدار نهایی 3.9ولت، ماژول بارگراف چهارم را روشن خواهد کرد و بدین معنی که میزان ظرفیت باتری به میزان 100% رسیده است.

مشخصات فنی ماژول نمایشگر سطح ولتاژ

محدوده ولتاژ کاری: 3.3∼28.8 ولت(V)

مناسب نوع باتری: لیتیوم-یون یا لیتیوم- پلیمر از 1 تا 8 سل

جریان کاری: 5mA

تنظیم پیش فرض : 1 سل(باتری)

نوع نمایشگر : LED  با 4بارگراف و نمایشگر مستقیم شده

رنگ نمایشگر: سبز آبی

دمای مناسب کار:

20°C∼+50°C-

اندازه: 8x20x43.5 (mm)

وزن:5 گرم
