ماژول SIM800L

ماژول SIM800L

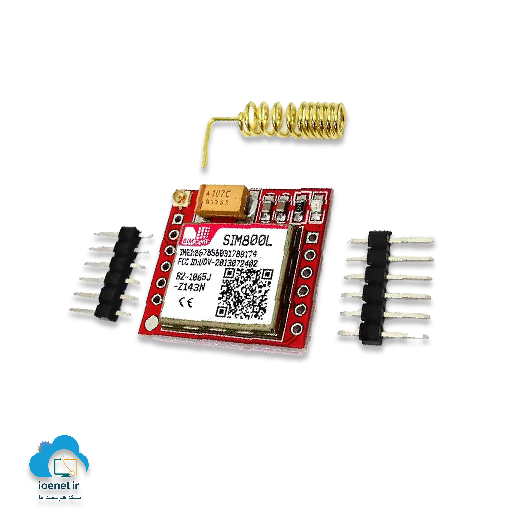

ماژول SIM800L، که ساخت شرکت SIMcom است امکان ارتباط پروژه هوشمند شما را با تلفن همراه برقرار می‌کند. با کمک این ماژول امکان تعریف پیام‌های هشدار به صورت پیامک، بر روی گوشی و تلفن همراه شما فراهم می‌شود. به عنوان مثال با تعیین حد آستانه دما، رطوبت، فشار و یا حتی مشاهده حرکت در زاویه مشخص و خیلی موارد دیگر که امکان تعریف در کد برنامه پروژه و بر اساس سناریوی پیاده‌سازی می‌توان نوشت، به محض عبور از حد آستانه، پیامک هشدار برای خط و سیم کارت این ماژول ارسال می‌شود. به معرفی پایه‌های این ماژول در شکل(1) توجه بفرمائید.

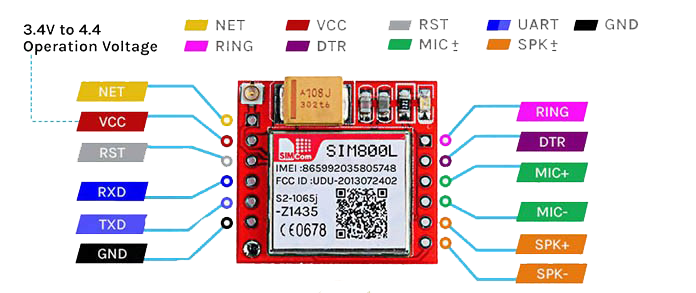

                                                      شکل(1): معرفی پایه ها مهم ماژول SIM800L

این مدل ساده و ارزان از سری ماژول‌های ارتباطی SIMcom است که در عین سادگی از امکانات خوبی برخوردار است. برقراری و پاسخگویی به تماس از طریق میکروفن الکترودی و بلندگو خارجی 8 اهمی، ارسال و دریافت پیام، نیز پشتیبانی از اینترنت 2G با استانداردهای HTTP و TCP/IP و همچنین پخش استگاه های رادیو FM را می‌توان از موارد کاربرد این ماژول در پروژه‌های هوشمند‌سازی و اینترنت اشیا نام برد. به تعریف دیگر می توان گفت، که این ماژول به عنوان یک مودم مینیاتوری GSM، با قابلیت انتقال سلولی GPRS و پشتیبانی از فرکانس چهار باند برای اتصالات طولانی گزینه مناسبی است. مصرف بسیار کم انرژی و اندازه کوچک آن از دیگر مزایای این ماژول کاربردی است.

ارتباط جهت برنامه‌ریزی بر روی ماژول SIM800L، به لطف دستورات AT command و پروتکل سریال انجام می‌پذیرد. از این رو با بردها و میکروکنترلر‌هایی همچون Arduino ،ARM ،Raspberry Pi و ESP قابل پیاده‌سازی  است. با کمک مبدل‌های USB به TTL مدل CH340 جهت برنامه‌ریزی مستقیم این ماژول توسط کامپیوتر هم امکانپذیر است. جهت برقراری و اتصال به شبکه از آنتن این ماژول، هم می توانید این آنتن را به صورت ثابت بر روی پین NET لحیم کنید و یا در صورت نیاز به قرار دادن آنتن در مکانی دورتر از برد، از آنتن‌های U.FL و جایگذاری در پین مرتبط با آن که در شکل(2) مشخص شد استفاده کنید.

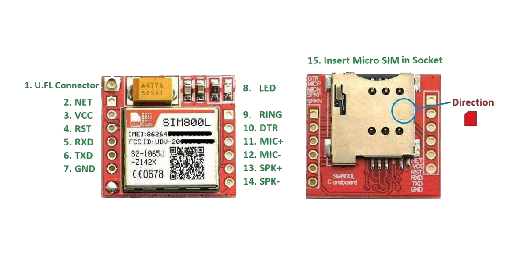

                       شکل(2): معرفی پین های ماژول SIM800L

وضعیت چراغ های ماژول:

1- اگر چراغ LED بر روی ماژول هر یک ثانیه یک بار شروع به چشمک زدن کند بدین معنی است که ماژول در حال اجرا است اما هنوز به شبکه تلفن همراه متصل نشده است.

2- در زمانی که فاصله روشن و خاموش شدن LED به 2 ثانیه برسد، بدین معنی است که اتصال به GPRS درخواست شده برقرار است.

3- اگر فاصله زمان روشن و خاموش شدن LED به هر 3 ثانیه یک بار برسد، ماژول به شبکه تلفن همراه متصل شده است و شما می توانید پیامک ارسال و دریافت کنید.

4- اما صورتی که بعد از گذشته 15 ثانیه سرعت چشمک زدن LED ماژول به هر 3 ثانیه نرسید و ثابت نماند، نشان از کمبود جریان است.

موارد کاربرد

در این بخش برخی از کاربردهای مهم ماژول SIM800L را بیان می کنیم.

1- پروژه های اینترنت اشیا(IoT)

2- سیستم ردیابی GSM

3-خانه های هوشمند

4-سیستم کنترل از راه دور

5-وضعیت آب و هوا

6- کشاورزی هوشمند

7- ردیابی خودرو و مدیریت ناوگان حمل و نقل

مشخصات فنی و مصرف انرژی ماژول سیم کارت SIM800L:

در ادامه مشخصات سخت افزاری و فنی ماژول سیم کارت SIM800L معرفی می شود.

ولتاژ کاری: 3.4 تا 4.4 ولت (ولتاژ پیشنهادی 4 تا 4.2)

جریان لحظه ای راه انداز: 2.5 آمپر (پیشنهاد استفاده از باطری لیتیومی، ماژول کاهنده ولتاژ LM2596  و یا در صورت عدم تامین این جریان از خازن ظرفیت بالا 2200 میکروفاراد در پایه های تغذیه ماژول استفاده شود.)

پشتیبانی از چهار باند با حالت های جریان:  (GSM850-199mA)/ DCS1800-146mA) /(EGSM900-216mA ) /(PCS1900-131mA ))

جربان مصرفی در حالت خاموش: 60 میکروآمپر

جریان در حالت خواب: 1mA

جریان مصرفی در حالت آماده باش: 18mA

جریان در حالت تماس: 146mA

جریان در حال  453mA :GPRS

جریان در حالت انتقال داده : حداقل 2 آمپر

نرخ ارسال داده:  1200 تا 115200 bps

ارتباط با میکروکنترلر: UART (TTL Serial port) با کمک دستورالعمل های مختلف فرمان، همچون  3GPP TS 27.007، 27.005 و دستورات AT پیشرفته قابل انجام است.
