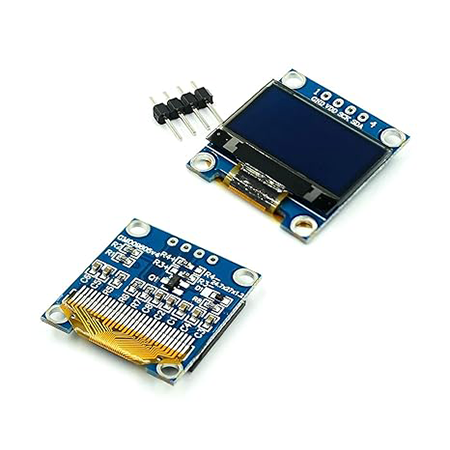

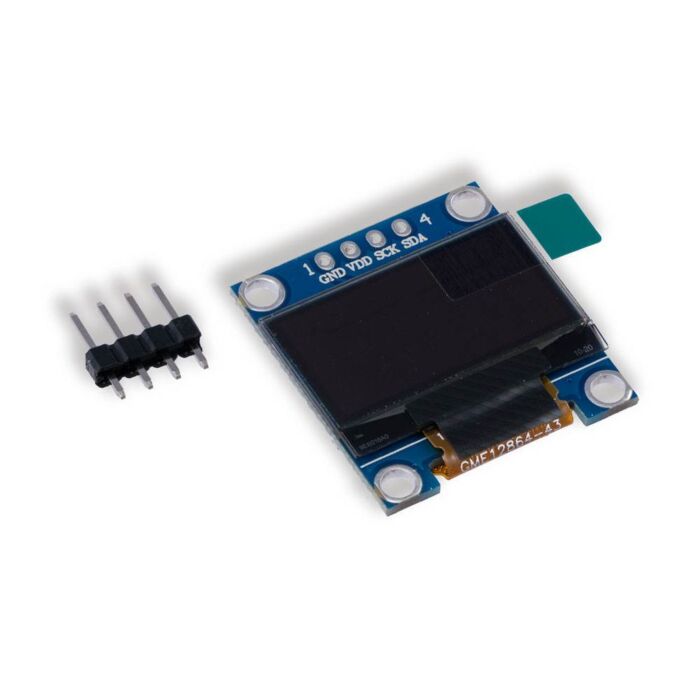

ماژول نمایشگر OLED 0.96 اینچ با 4پین

ماژول نمایشگر OLED 0.96 اینچ با 4پین

ماژول نمایشگر OLED 0.96 اینچ دو رنگ زرد-آبی 128*64 با رابط I2C، محصول شرکت Univision Technology که به عنوان یک صفحه نمایش کوچک است. این ماژول برای نمایش اطلاعات از IC راه انداز داخلی مدل SSD1306 جهت ارتباط کاربری I2C استفاده می کند. صفحه نمایش این ماژول به دو بخش، 16 ردیف پیکسل زرد در بالا و 48 ردیف پیکسل آبی در پایین تقسیم می شوند. برای ماژول، 4 پایه ارتباطی به نام های VCC(+) ،(-)GND، SDA و SCL وجود دارد که VCC و GND پایه های تامین هستند و SDA ،SCL به ترتیب جهت کنترل ساعت و داده صفحه نمایش استفاده می شوند.

این نوع از نمایشگرها در مقایسه با LCD دارای شفافیت، کانتراست بالاتری، نازکی و  هستند و با زاویه دید 160درجه را دارا هستند. از این ماژول در ساعت های هوشمند، تجهیزات الکترونیکی مانند مدیاپلیرها، پوشیدنی های هوشمند، روباتیک و سایر وسائل قابل حمل استفاده می شود. سازگاری کامل آن با Arduino موجب بکارگیری این ماژول در پروژه های هوشمند شد.

مشخصات فنی ماژول OLED 0.96 اینچ با رابط I2C|ماژول OLED با رابط I2C

در ادامه به معرفی فنی ماژول OLED 0.96 اینچ با رابط I2C و 4 پین اشاره می‌کنیم.

تراشه درایور(راه انداز): SSD1306

محدوده ولتاژ ورودی: 3.3∼5 ولت ؛ 10mA

اندازه نمایشگر: 0.96 اینچ، 128×64 پیکسل

ابعاد نصب: 2×2.5 سانتیمتر (PCB)؛ 3 میلی متر قطر 4 سوراخ

نوع نمایشگر: OLED

نوع رابط :I2C

رنگ: زرد-آبی

دمای کاری مناسب:

20°C∼+70ºC-
