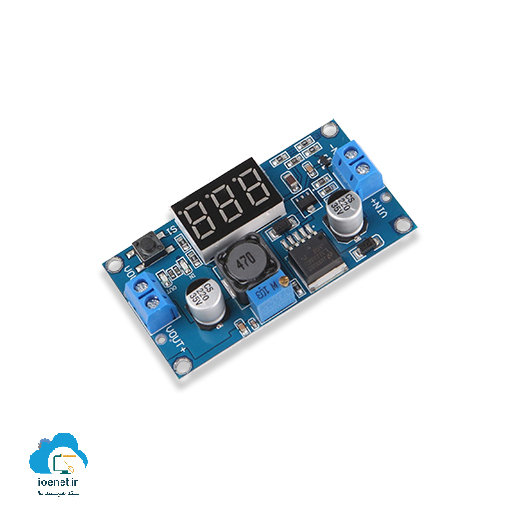

ماژول کاهنده ولتاژ مدل LM2596 با نمایشگر

ماژول کاهنده ولتاژ مدل LM2596 با نمایشگر

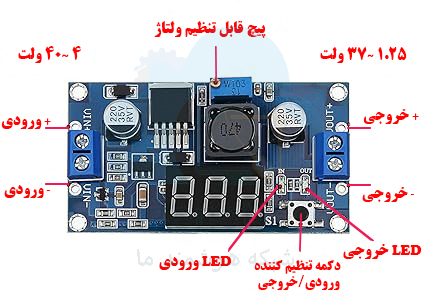

ماژول کاهنده ولتاژ مدل LM2596 با نمایشگر‌، یک رگولاتور برای ولتاژ DC به DC است، که می‌تواند ورودی ولتاژ بالا را به یک ولتاژ خروجی پایین‌تر توسط یک پتانسیومتر تنظیم کند. مشخصا ولتاژ ورودی این ماژول حداقل باید 3ولت بالا‌تر از ولتاژ خروجی مدنظر باشد. با فشردن دکمه سمت راست نمایشگر Seven Segment می‌توان از ولتاژ ورودی و خروجی زمان واقعی و در حال جریان مطلع شوید و برای خاموش کردن نمایشگر کافیست به مدت 3ثانیه آن را در حالت فشرده نگه داریم تا نمایشگر خاموش شود.

این ماژول در مواقعی که ولتاژ منبع تغذیه در دسترس برای شما بیش از حد مورد نیاز در مدار پروژه شما است و یا در پروژه‌های که ولتاژ نامتعارف در آن‌ها وجود دارد (استفاده از ماژول Sim800L با ولتاز 4.2 با 2آمپر) موثر خواهد بود.

نکته: درصورتی که برای اولین بار قصد استفاده از این ماژول را دارید، اگر ولتاژ ورودی و خروجی با هم برابر نمایش داده می شد و قابل تنظیم نبود. لازم است پتانسیومتر را 10 دور یا بیشتر در خلاف عقربه‌های ساعت بیشتر بچرخانید. سپس می توان ولتاژ خروجی را تنظیم کنید زیرا که ولتاژ پیش فرض کارخانه برای این ماژول بر روی 20 ولت تنظیم شده است.

از کاربردها

• تبدیل ولتاژ باتری ماشین برای مصرف کننده های دیگر
• جهت تامین انرژی سنسورها، ماژول ها(Sim800L، و غیره) و میکروکنترلرها
• ساخت منبع تغذیه‌های قابل تنظیم
•  تامین انرژی جهت مدارهایی نیازمند ولتاژ غیر مستقیم
• تجهیزات صنعتی
• پروژه‌های نمونه‌سازی شده اولیه و دانشجویی

مشخصات فنی ماژول کاهنده ولتاژ مدل LM2596 با نمایشگر

در ادامه به ویژگی‌های مهم از این ماژول ماژول کاهنده ولتاژ مدل LM2596 با نمایشگر (Buck Converter) اشاره می‌کنیم.

ولتاژ ورودی: 4 ولت ∼ 40 ولت DC

ولتاژ خروجی: 1.25ولت تا 37ولت

جریان خروجی: 2 آمپر و حداکثر تا 3آمپر

محدوده ولت متر: 0 تا 40 ولت ، ±0.1 ولت

فرکانس تغییرات (ریپل): 150KHz

محافظ در برابر جریان معکوس

عملکرد خاموش کننده حرارتی

درصد کارایی: بالای 90%

تعداد و قطر سوراخ های برای نصب: 4 عدد به قطر 3.2mm

دمای کاری مناسب:

40ºC∼+85ºC-

ابعاد: 66x36x14(mm)

وزن: 22 گرم
