ماژول پاور‌بانک T6845-C، از سری ماژول‌های پاوربانکی است که در پروژه های خلاقانه اینترنت اشیا جهت تامین ولتاژ کاری مورد نیاز میکروکنترلرهای نظیر Arduino و ESP32 مورد استفاده قرار می‌گیرد. به کمک این ماژول می‌توانید همانند شکل(1) گوشی خود را در مدار شارژ ابتکاری خود قرار دهید. همچنین می‌توانید جهت شارژ باطری لیتیوم یونی که معمولا با ولتاژ ورودی 3.7 تا 5.5 ولت و خروجی 5 ولت 1آمپر در نظر گرفته می‌شود، به جای بکارگیری لپ تاپ از یک سل خورشیدی استفاده کنید.

ماژول T6845-C را برد محافظ، و کنترل کننده شارژ و دشارژ باطری لیتیومی هم می‌نامند؛ زیرا با کنترل تراز خطی شارژ باطری بر روی 4.2 بصورت هوشمند جریان شارژ باطری را قطع می‌کند. در این مدل (T6845-C)، از یک Micro USB جهت دریافت ولتاژ ورودی استفاده می‌شود. پورت خروجی معمولا یک درگاه مادگی USB A با ولتاژ 5ولت 1 آمپر است. هنگام شارژ باطری لیتیومی، LED قرار داده شده بر روی برد که وضعیت کاری ماژول را مشخص می‌کند؛ بصورت چشمک زن قرمز در می‌‌آید تا زمانی که شارژ کامل شود. همچنین در زمان تخلیه شارژ این عمل بصورت بلعکس انجام می‌‌پذیرد.

دیگر خصوصیات ارزشمند این ماژول را می‌توان کنترل شارژ و کنترل تخلیه، کنترل هوشمند دما و حفاظت از گرمای بیش از حد، حفاظت از اتصال کوتاه و اضافه بار و پشتیبانی از حالت شارژ ولتاژ صفر نام برد.

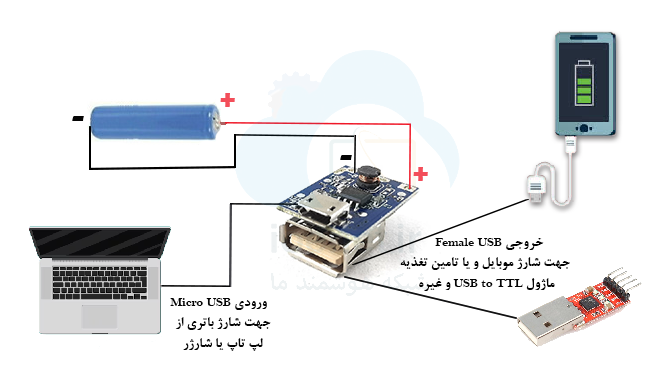

                                              شکل (1): شماتیک ساخت مدار پاوربانک

پیشنهاد می‌کنیم از کیس پاوربانک ماژول T6845-C در فروشگاه IOENET دیدن کنید.

کاربرهای این ماژول:

برخی از کاربردهای ماژول پاوربانک T6845-C به صورت زیر اشاره کرد:

1- ساخت پاوربانک با پنل های خورشیدی

2- تعمیر و یا ساخت پاوربانک ابتکاری در پروژه های IoT

3- در اسپیکرها

خصوصیات فنی:

در زیر مهمترین ویژگی‌های فنی ماژول پاوربانک T6845-C را نام خواهیم برد.

ولتاژ ورودی: 3.7 ولت ~ 5.5 ولت DC

ولتاژ خروجی: 5 ولت DC

جریان خروجی:  1 آمپر

جریان شارژ: 1 آمپر

حد تخلیه: 2.9 ولت

نشانگر LED

حداکثر جریان در حالت آماده به کار: 8uA

ولتاژ شارژ از پیش تعیین شده: 4.2 ولت، با دقت ± 1%

ابعاد: 17.2×21.7(mm)
