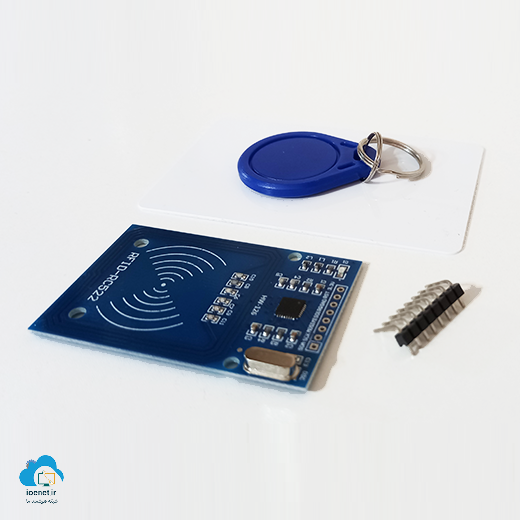

ماژول RFID با قابلیت خواندن و نوشتن RC522

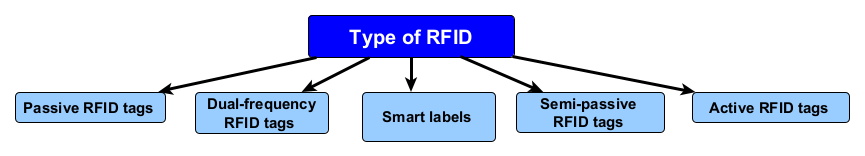

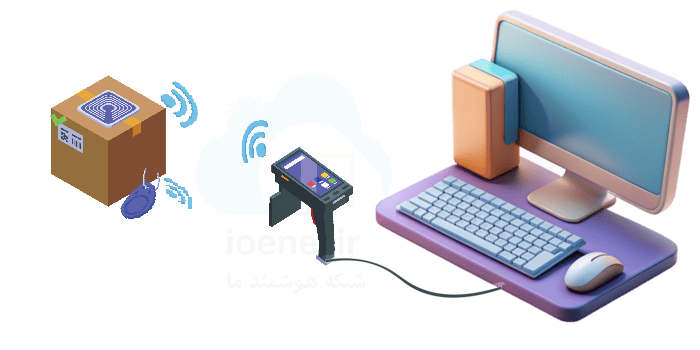

Active RFID tags: با چسباندن این برچسب ها به اشیا و یا هر چیز دیگر، امکان ردیابی لحظه‌ای و بلادرنگ(Real Time) را برای شی که به آن متصل شده‌اند فراهم می‌کند. مصرف بهینه و در فرکانس کاری خیلی بالا 433MHz تا 960MHz کار می‌کنند. در نتیجه به کاربرناظر امکان نظارت و کنترل داده ها را تا فاصله 150متر می‌دهد. نمونه آنها در کاربرد عوارض خودروی را می‌توان نام برد.

Passive RFID tags: این نوع برچسب‌ها غیرفعال هستند، از این رو که بدون باتری کار می‌کنند و تنها از طریق دریافت انرژی سیگنال فرکانس رادیویی که از یک دستگاه قرائتگر(Reader) ارسال می‌شود فعال شده و کار می‌کند. عدم وجود باتری موجب شد تا این نوع برچسب‌ها ساده، سبک و مقرون به صرفه باشند. نمونه استفاده از تگ‌های غیرفعال در مدیریت پارکینگ، ردیابی حیوانات خانگی و بلیط فروشی در رویداد را می‌توان نام برد.

Semi-passive RFID tags: تگی غیرفعال و دارای باتری است. این نوع تک در عین کم هزینه بودن دارای قدرت عملکرد بالا است. از این رو که با پشتیبانی از حسگرهای محیطی و افزایش قابلیت اطمینان، برد بیشتری را برای خوانش اطلاعات ارائه می‌دهند.

Dual-frequency RFID tags: ابزار تشخیص پیشرفته که در دو فرکانس کاری مجزا فعال می شود. همچنین این تگ های دو فرکانسه قادرند که با تنوع بیشتری از دستگاه‌های قرائتگر RFID در تعامل یکپارچه باشند. از این رو فابلیت بکارگیری آنها به دلیل انعطافپذیر در سازگاری آنها موجب می‌شود که در اکثر زیر ساخت‌های مرتبط با پروژه های RFID بکار روند.

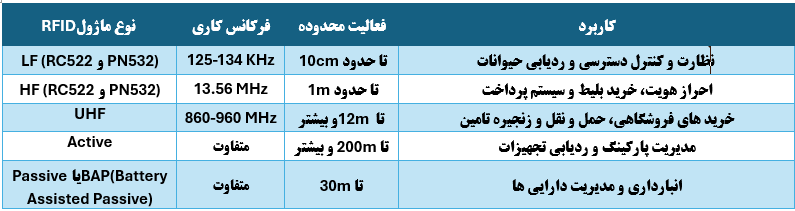

کاربرد ماژول RFID مدل RC522

ماژول RFID مدل RC522 کابردهای جذابی دارد که در ادامه به برخی از آنها اشاره می کنیم.

 حمل و نقل

کنترل دسترسی

دامداری هوشمند

سلامتی هوشمند

صنعت خودروسازی

خانه و ساختمان هوشمند

مدیریت موجودی و انبارداری

مغازه‌ها، فروشگاه‌ها و اماکن تجاری

در سیستم موقعیت یابی بلادرنگ (Real Time)

کاربرد در اداره و مدرسه رای سیستم حضور و غیاب

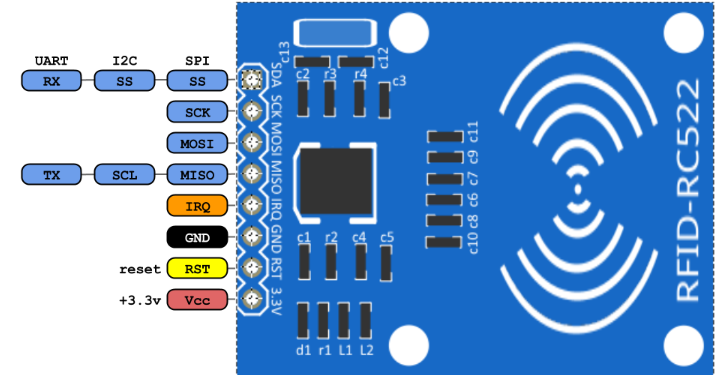

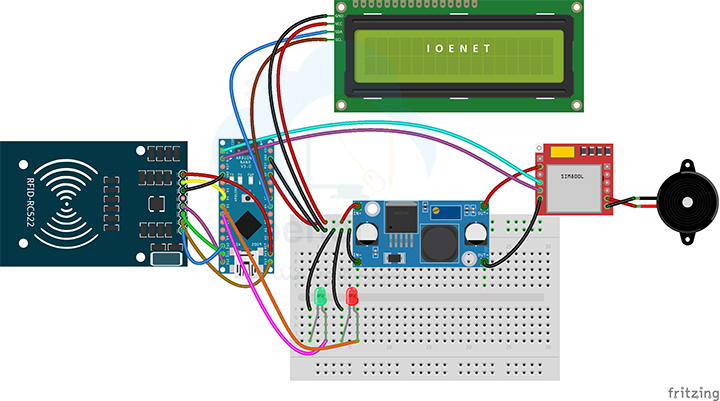

معرفی پایه‌های ماژول و ارتباط با میکروکنترلر

ماژول Reader دارای 8 پین است که شامل VCC، GND، IRQ، RST، SCK، MISO، SCL، TX، RX، SS، SDA و MOSI می شود که هر کدام عملکرد خاصی دارد که در ادامه توضیح می دهیم. اولین پین در این ماژول VCC است که با عدم پذیرش ولتاژ کاری 5ولت، تنها با 3.3ولت امکان راه اندازی دارد و برای فعالسازی ماژول باید به پایه VCC برد آردوینو (میکروکنترلر) متصل شود. پین RST، برای بازیابی  مجدد و Pull Down(غیر فعال کردن سخت افزاری) کردن کاربرد دارد.

پین GND، تامین کننده ولتاژ صفر از زمین است که باید به پایه GND برد میکروکنترلر مانند آردوینو متصل شود. پین چهارم IRQ است؛ که به پین وقفه معروف است و برای تغییر پیشرفته در عملکرد MCU به محض قرارگیری تگ RFID بکار می‌رود. پین MISO با قابلیت عملکردی (تنظیم خروجی داده) بمانند پین‌های SCL در I2C و TX در رابط UART است. پین MOSI بر روی تنظیمات ورودی در ارتباطات SPI نظارت دارد.

پین SCK تنظیم سیگنال ساعت را برای گذرگاه SPI در میکروکنترلر بر عهده دارد. این پین SDA مانند یک پین ترکیبی به عنوان انتخابگر ورودی سریال SS (Salve Select) در رایط های SPI و 12C و RX در رابط UART عمل می‌کند. بطور کل، پین‌های MISO، MOSI، SCK، SDK و SS به عنوان پین‌های رابط SPI برای ارتباط با میکروکنترلرهایی مانند برخی NodeMcu و Arduino ها شناخت می‌شوند.

مشخصات فنی ماژول RFID

در ادامه به ویژگی‌ها و مشخصات فنی ماژول RFID مدل RC522 اشاره می‌کنیم.

ولتاژ کاری: 2.5,ولت∼3.3 ولت

فاصله مناسب خوانش: 3 تا 6 سانتی متر

جریان مصرفی: 13mA∼26mA – در حالت Standby 10mA∼13mA  – در حالت Sleep 80μA

نوع چیپ ارتباطی: RC522 RFID

رابط کاربری:  SPI و پایه های مرتبط (MOSI، MISO، SCK، SDA/NSS و RST) – I2C bus- UART

فرکانس کاری: 13.56MHz

سازگار با میکروکنترلر: Arduino با تابع کتابخانه‌ای MFRC522

سرعت نقل و انتقال داده: 10Mbps

ابعاد: 3.9×6 سانتی متر

وزن: 50گرم

نکته برای ارتباط ماژول با برد های 5 ولتی حتما از Level Shifter استفاده شود.
