برد توسعه ESP8266 Witty Cloud

برد توسعه ESP8266 Witty Cloud

برد Witty Cloud مبتنی بر ESP8266 با قابلیت اتصال به اینترنت به کمک چیپ Wi-Fi ESP-12F و با مصرف بهینه انرژی و ابعاد جمع و جور خود، گزینه‌ مناسبی برای استفاده در پروژه‌های اینترنت اشیا و اتوماسیون‌های خانگی به حساب می‌آید. این برد نمونه کوچکی از خانواده NodeMCUها است. و از این رو آن را Mini NodeMcu می‌نامند. این محصول را می‎‌توان جایگزین مناسبی برای ماژول NRF24L01 (فرستنده و گيرنده راديويی) معرفی کرد؛ همچنین به کمک پین‌های (RX.TX) UART MCU می‌توانید آن را مستقیما به Router Wi-Fi متصل کنید.

ماژول ESP12F Wi-Fi از کاملترین‌های سری خانواده ESPها از لحاظ تعداد پایه‌های بیشتر است. این ویژگی به شما امکان ارتباطات و اتصالات بیشتری در پیاده‌سازی پروژه خواهد داد. این امکان وجود دارد تا پروگرام کردن اختصاصی این ماژول رو به گونه‌ای انجام دهید که تنها بر اساس پلتفرم نرم‌افزاری Arduino IDE و LUA کار کند. از ویژگی‌های جذاب دیگر این برد می‌توان به وجود یک عدد LED هوشمند تمام رنگی به مدل (WS2812) با 5050 نوع طیف نور ترکیبی مختلف و همچنین یک عدد سنسور حساس به نور (LDR) بر روی این برد اشاره کرد.

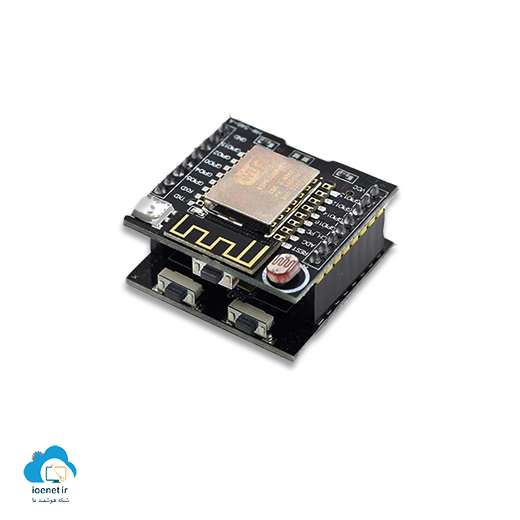

                                           شکل(1): نمای کلی از برد ESP8266 Witty Cloud

ویژگی‌های چیپ Wi-Fi

این برد توسعه که با تراشه ESP8266 Wi-Fi مجهز شده است؛ دارای ویژگی‌های جالبی همچون قابلیت بالون سوئیچ آنتن و مدیریت توان است. همچنین مدیریت مصرف انرژی، VoIP و تغییر وضعیت سریع بین الگوهای خواب و بیدار(Sleep/Wake) با حداقل مصرف انرژی، از دیگر قابلیت‌‌های مهم این برد به شمار می‌رود. بایاس رادیوئی تطبیقی و توابع پردازش سیگنال front-end را نیز می‌توان به فهرست ویژگی‌های این چیب Wi-Fi اضافه کرد.

کاربردهای برد WIFI Witty Cloud

در این بخش فهرستی از نمونه کاربردهای محصول Witty Cloud را خدمت شما بیان می‌کنیم.

1. اتوماسیون های خانگی
2. گره‌های حسگر بیسیم در IoT
3. ثبت دادهای بیسیم
4. کنترل هوشمند روشنایی
5. سیستم های کنترل و مانیتورینگ از راه دور
6. پروژه های آموزشی و نمونه سازی اولیه

معرفی پایه‌های برد ESP8266 Witty Cloud

 یکی از بخش های مهم در پیاده‌سازی و اجرا شناخت پایه های برد میکروکنترلر، جهت ارتباطات درست در وایرینگ مدار پروژه است. در این قسمت همانطور که در شکل(2) نمایش می دهیم؛ پایه‌ها و اجزاء مهم از برد Witty Cloud Wi-Fi معرفی می‌شوند. نامگذاری شماره پایه‌هایی که به رنگ قرمز در شکل(2) مشخص شدند در زمان برنامه نویسی بدین صورت تعریف و بکار می روند.

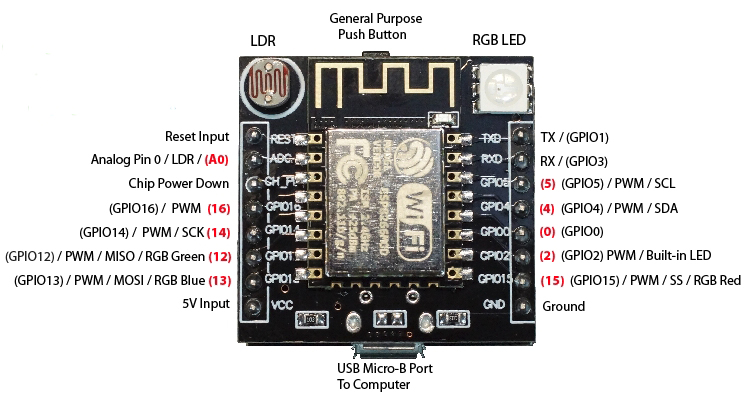

                                  شکل(2): معرفی پایه ها و اجزاء مهم از برد ESP8266 Witty Cloud

راه اندازی esp8266 witty cloud

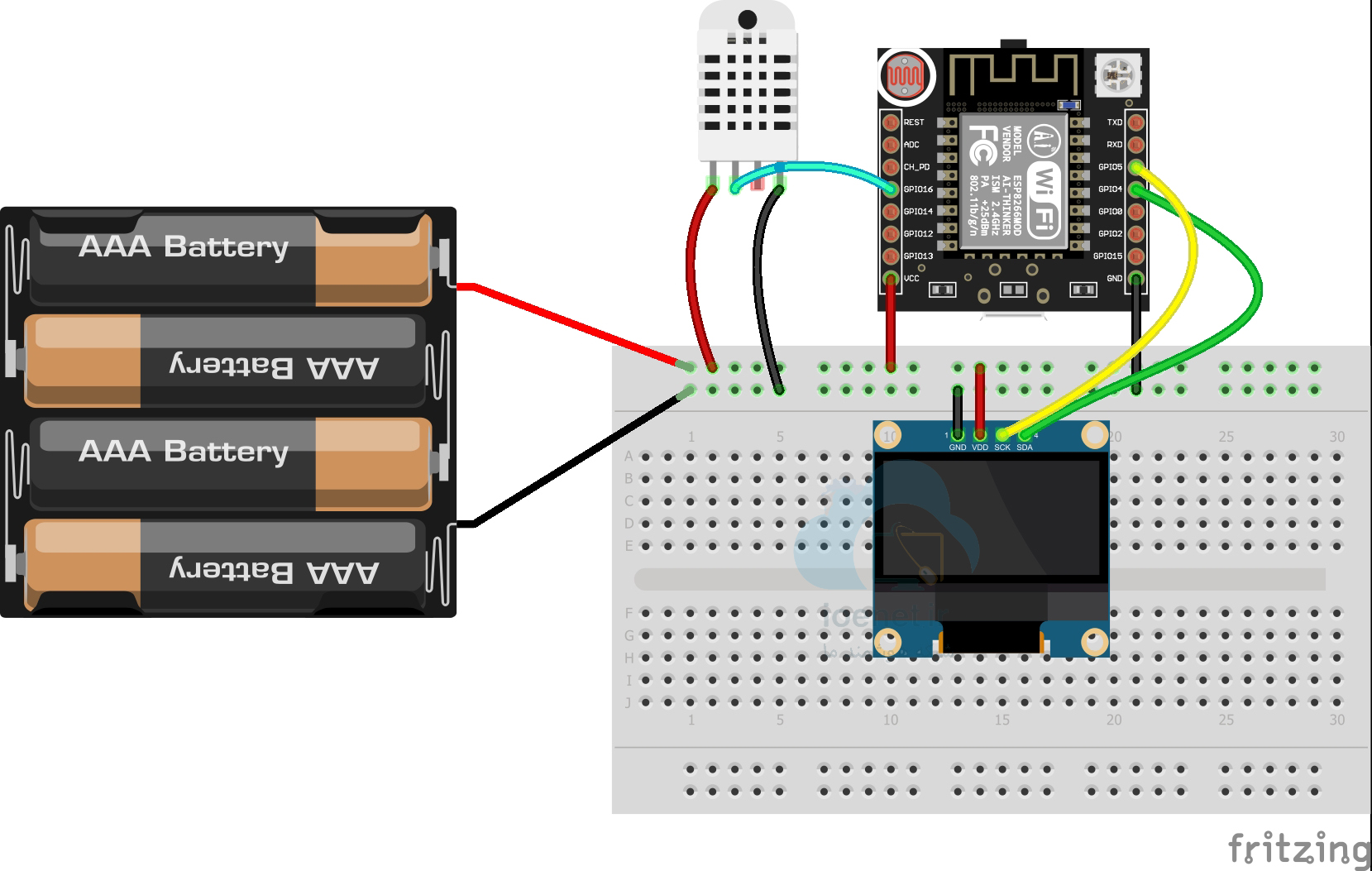

در این بخش همانطور که در شکل(3) مشاهده می کنید. شماتیک ساده ای از مدار ارتباطی برد esp8266 witty cloud با ماژول دما و رطوبت و همچنین نمایش اطلاعات پردازش شده بر روی ماژول نمایشگر OLED را نمایش می دهیم.

برنامه ریزی esp8266 witty cloud

نهایتا در این بخش به روش پروگرام و برنامه‌ریزی برد ESP8266 Witty Cloud اشاره می‌کنیم و به سراغ اجرای عملی و یک پروژه کوچک خواهیم رفت. لازم به یادآوری است که بخش بالا و اجرای شماتیک محصول را به درستی بسته و پیاده سازی کرده باشید.

در حال تکمیل …

مشخصات فنی برد توسعه Witty Cloud مبتنی بر ESP6266

شناخت ویژگی‌ها و مشخصات فنی این محصول Witty Cloud Wi-Fi، می‌تواند برای شما دید بهتری در پیاده‌سازی پروژه هایی در زمینه هوشمندسازی و یا IoT ارائه دهد.

• میکروکنترلر: ESP-8266 32bit
• سرعت کلاک: 80MHz∼160MHz
• نوع ماژول Wi-Fi ESP-12F تعبیه شده بر روی برد بصورت SMD
• ولتاژ عملیاتی: 3.3ولت , حداکثر جربان کشی: 200mA
• ولتاز ورودی: 5ولت از طریق USB
• جریان DC برای هر پایه : 12mA
• پایه های ارتباطی دیجیتال: 11عدد پایه دیجیتال (I/O) که 10عدد از آنها آن بصورت PMW و مشترک با پایه های دیجیتال هستند.
• پایه های ارتباطی آنالوگ : 1 عدد پین ورودی مبدل آنالوگ به دیجیتال در محدوده 1/0 با حداکثر ولتاژ ورودی 3.2ولت
• استاندارد ارتباطی بیسیم: Wi-Fi 802.11 b/g/n
• برد مجهز به سنسور نور LDR و LED تمام رنگی (WS2812)
• دارای دو پورت Micro USB جهت پروگرام و پاور
• اتصال LED RGB به پین‌های (12،13 و15)GPIO
• پشتیبانی از 3حالت کاری AP+STA ،STA ،AP
• رابط کاربری: Serial ،SPI ،I2C، و یک وایرینگ از طریق کتابخانه‌های نرم‌افزاری
• مبدل USB به UART : مدل CH340G Chip
• برنامه نویسی: سازگار با پلتفرم Arduino IDE و NodeMcu
• حداکثر جربان کشی: 200mA∼
• دمای مناسب کاری:40ºC∼+125ºC-
• ابعاد: 30x30x15(mm)
• حافظه فلش: 4MB
