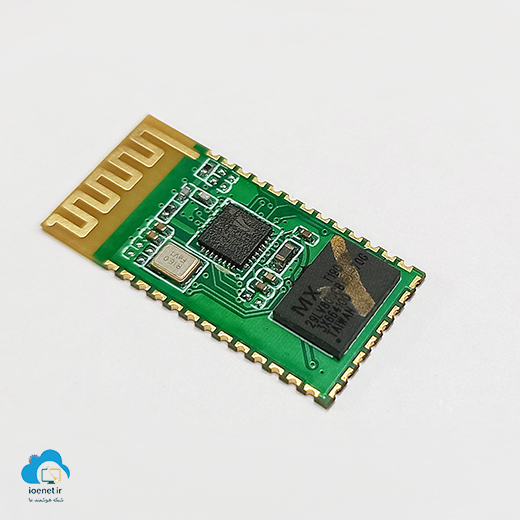

ماژول بلوتوث HC-05 بدون برد کمکی

ماژول بلوتوث HC-05 بدون برد کمکی

ماژول بلوتوث HC-05 بدون برد کمکی، قابلیت بکارگیری در افزودن ارتباط بیسیم به پروژه‌های تعبیه شده (Embedded) را داراست. از این رو، با 6پین ارتباط بیسیم بلوتوثی خود بر مبنای پروتکل Serial UART و تنها در مد Slave کار می‌کند به این معنا که توانایی اتصال، ارسال و دریافت داده‌ها را به دستگاه‌های دیگر مانند انواع کامپیوترها و تلفن‌های همراه را دارد. همچنین با کمک قابلیت (Serial Port Profile) SPP امکان برنامه‌ریزی آن توسط میکروکنترلرهای دیگر وجود دارد.

برای اتصال به دیگر دستگاه‌های دارای Slave باید از یک ماژول دیگر HC-05 با توانایی در مد Slave/Master استفاده کرد. اندازه کوچک، لبه‌های قابل لحیم، قابلیت نصب مستقیم و آسان برای تعبیه بر روی PCB پروژه‌های خلاقانه و مقرون بصرفه بودن از مزایای این ماژول ارتباط بلوتوثی نسخه 2 با کمک پروتکل ارتباطی EDR است. مزیت شاخص HC-05 در ارتباطات بیسیم بهینه و کم مصرف، این ماژول را به عنوان یکی از ماژول‌های مناسب پروژه‌های IoT‌، رباتیک، تجهیزات آموزشی و صنعتی در صف انتخاب قرار می‌دهد.

از این ماژول می‌توان در جایگزینی ارتباطات غیر کابلی کوتاه برد کم مصرف‌، تجهیزات بازرسی و کنترل، سیستم‌های هشدار، ارتباطات بیسیم بین تلفن همراه و میکروکنترلرها و همچنین دستگاه های با قابلیت باتری قابل حمل استفاده کرد که در ادامه به دیگر موارد استفاده  از آن در بخش کاربردها اشاره می کنیم. همچنین می‌توانید از صفحه نمونه محصول این ماژول با برد کمکی دیدن کنید.

کاربردهای ماژول hc-05

اتوماسیون خانگی

کاربردهای صنعتی

تجهیزات قابل حمل و کامپیوترها

سیستم های افک نور با LED ها

پروژه های IoT و رباتیک و تعبیه شده

 دستیار دیجیتال شخصی (PDA) ها

در پروژه‌های مبتنی بر Data Luger (انتقال اطلاعات در سیستم‌ها)

مشخصات فنی ماژول HC-05

ولتاژ کاری: 3.3(چیپ اصلی)∼5 ولت با برد کمکی

فناوری مصرف انرژی: BLE(Bluetooth Low Energy)

جربان کاری: کمتر از 20mA در صورت تطبیق ارتباط و در حالت آماده به کار کمتر از 1mA

چیپ بلوتوث: CSR

نرخ انتقال داده: 9600bps در حالت (داده) و 38400bps در حالت (AT)

برد ارتباطی: 10متر محیط باز

رابط ارتباطی: UART در سطح TTL

پروتکل ارتباطی: بلوتوث نسخه 2.0 و EDR

نصب: ماژول لحیم بر روی PCB

سرعت:  در حالت غیرهمزمان  2.1Mbps/160kbps(حداکثر) و  در حالت همزمان 1Mbps/1Mbps

امنیت: احراز هویت و رمزگذاری

اندازه: 26.9x13x2.2 (mm)
