ماژول درایو I2C| ال سی دی

ماژول درایور I2C | ال سی دی

ماژول درایور I2C، که اختصار یافته(Inter Integrated Circuit) و به معنای مدار مجتمع میانیست، از عملکرد پروتکل I2C پشتیبانی می کند. به این ماژول اصطلاحا IIC هم می گویند. این ماژول رابط سریال، چالش محدودیت پین های آردوینو در زمان پیاده سازی پروژه ها را حل می کند. زیرا با کمک I2C/IIC، پایه های بیشتری هم از برد آردوینو و هم از LCD کاراکتری آزاد می شوند. از این رو شما می توانید با برقراری ارتباطات بیشتری در مدار خود و استفاده از سنسورها ، ماژول ها و حتی کارت SD با LCD کاراکتری و میکروکنترلر، مدار پروژه ی خود را توسعه دهید. از نمونه کاربرد آن می توان به  پروژه سیستم امنیتی با کد ورود اشاره داشت.

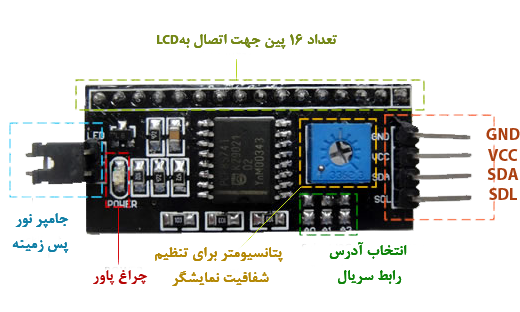

معرفی قسمت هایی از ماژول IIC:

این ماژول از قسمت های مهمی تشکیل شده است، که مهمترین آن پتانسیومتر ایستاده است. که با چرخاندن آن در جهت عقربه های ساعت میزان و شدت نور و شفافیت صفحه نمایشگر LCD تنظیم می شود. ماژول درایور I2C به کمک چیپ کنترلی PCF8574، داده های سریالی I2C را برای نمایش در نمایشگر به داده های موازی تبدیل می کند؛ و سازگاری کاملی را با نمایشگرهایی 16×4 ،16×2 و 20×4 کاراکتری، جهت اضافه کردن قابلیت I2C از خود نشان داده است.

شما برای راه اندازی و نمایش اطلاعات تنها به 2 سیم با اتصال به پین های (SDA و SDL) جهت انتقال متن به نمایشگر و 2 سیم جهت تامین منبع تغذیه (VCC و GND) این ماژول نیاز دارید. همچنین بر روی این ماژول تعداد 16 پین اتصال برای ارتباط مستقیم پایه ها به LCD وجود دارد که به شما برای تبدیل LCD کاراکتری با رابط SPI به رابط سریالی I2C کمک خواهد کرد. بدین منظور، مطالعه مقاله تبدیل LCD کاراکتری SPI به رابط سریالی I2C را به شما پیشنهاد می کنیم.

نکته: از آنجا که پتانسیومتر ولتاژ را در سراسر مدار تنظیم می کند، پیشنهاد ما استفاده از یک مقاومت در سر راه پین تنظیم شفافیت جهت افزایش کارایی LCD است. همچنین شما می توانید برای فعالسازی برق جهت نور پس زمینه، بلوز را بر روی جامپر متصل کنید.

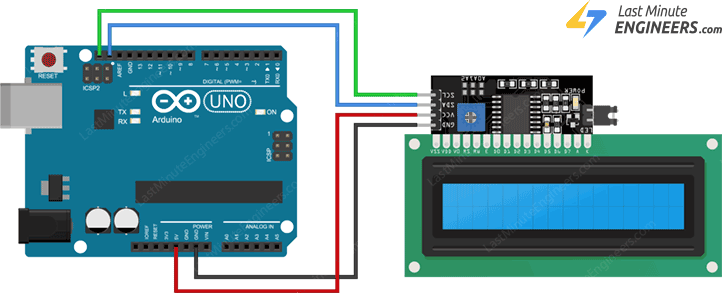

شماتیک مدار ارتباط ماژول I2C با برد آردوینو

کاربردهای آداپتور رابط سریال IIC/I2C|ماژول درایور I2C

• اتوماسیون صنعتی و خانگی
• رابط های کاربری برای لوازم الکتریکی
• پروژه های مبتنی بر میکروکنترلر
• پروژه های آموزشی و نمونه سازی

مشخصات فنی رابط سریال I2C|ماژول درایور ال سی دی:

چیپ کنترلی: PCF8574

ولتاژ کاری: 5 ولت

کنترل شفافیت با پتانسیومتر انجام می شود.

قابلیت تبدیل LCD 20×4 و LCD 16×2 ,LCD 16×4  از SPI به I2C را دارد.

با قایلیت تعریف اتصال کوتاه پایه های (A1 ,A0 و A2) آدرس رابط سریال خاص برای هر یک از ماژولها، می توان تا LCD 3 ماژول بر روی یک گذرگاه I2C اجرا کرد.

اندازه: 41.6×19.2 (mm)

ورزن : 6 گرم

آموزش نحوه اتصال LCD به I2C

اگر علاقه مند به اجرای پروژه عملی و آموزش بیشتر در ارتباط با نحوه اتصال ماژول رابط I2C با LCD و میکروکنترلر آردوینو هستید،

پروژه سیستم امنیتی با کد ورود را به شما پیشنهاد می کنیم.
