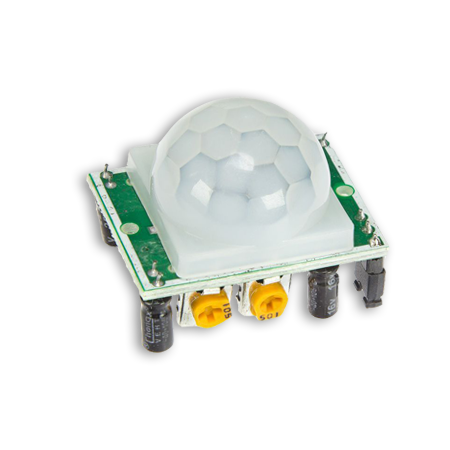

ماژول تشخیص حرکت HC-SR501، از دسته ماژول های پیروالکترونیک شناخته می شود. این ماژول از فناوری مادون قرمر غیرفعال (PIR)، برای تشخیص تغییرات تابشی مادون قرمز از حرکت اجسام بهره می برد. با کمک زاویه تشخیص وسیع و حساسیت بالایی که دارد در زمینه های کاربردی تشخیص حرکتی مختلفی مناسب و قابل استفاده است. معمولا تشخیص حرکات انسان توسط این حسگر، در محدوده سنسور قابل شناسایی است. ااجزاء بکار رفته در ماژول عبارتند از یک سنسور پیروالکترونیک داخلی، مدار تهویه و یک لنز فرسنل گنبدی شکل است.

این لنز توانایی تشخیص حرکت بدن تا شعاع 7 متر و با زاویه 120 درجه را به ماژول می دهد. همچنین در این ماژول قابلیت تنظیم و سفارشی کردن میزان حساسیت و تاخیر زمان وجود دارد. این حسگر تنها در تشخیص تابش مادون قرمر در حرکت توسط انسان، حیوانات و یا موجودات زنده قابلیت استفاده دارد. اشیاء پلاستیکی سنسور را فعال نمی کند مگر دارای قطعاتی باشند که IR ساطع می کنند.

دامنه زمان تاخیر با استفاده از پتانسیومتر قابل تنظیم است. به علت کارایی بالا و جذاب، کم هزینه بودن و حالت عملیاتی فوق العاده کم مصرف، این ماژول در طراحی و پیاده سازی پروژه های هوشمند سازی، HC-SR501 یکی از انتخاب های بلقوه مهندیس است. از کاربردهای آن میتوان به موارد زیر اشاره داشت:

1. تشخیص اشغال بودن اتاق، مثلا در مطب پزشک، حمام و غیره.
2. روشن کردن چراغ ها با همراهی یک رله، با وجود تشخیص حرکت در تاریکی
3. روشن کردن پله برقی با تشخیص حرکت و بدون لمس دکمه در مراکز عمومی
4. روشن شدن وسائل سرمایشی و گرمایشی هنگام ورود فرد به اتاق
5. قابل اجرا در محیط حیاط، حسگر خودکار نوری برای کف، زیر زمین، انبار، گاراج

مشخصات فنی ماژول تشخیص حرکت HC-SR501:

ولتاژ کاری: 5 ولت

مصرف انرژی: 65mA

ولتاژ خروجی بالا/پایین (3.3 ولت TTL)

زاویه و برد شناسایی : 120 درجه تا شعاع 7 متر

مدت زمان تاخیر: کمتر از 5 ثانیه و قابل تنظیم است.

زمان قفل: 0.2 ثانیه

دمای مناسب کاری:

15°C∼+70°C-

ابعاد: 32×24×25 (mm)

کسب اطلاعات بیشتر:

https://github.com/thinkrobotics/DATASHEET/blob/master/ELECTRONIC_COMPONENTS/ELC1003/Datasheet%20for%20ELC1003.pdf
