ماژول جوی استیک دو محوره KY-023ماژول دسته بازی آنالوگ سازگاری کاملی با بردهای توسعه Arduino Uno و دیگر بردهای این خانواده دارد که از چیپ Atmega328 استفاده می کند.
ماژول جوی استیک دو محوره KY-023
ماژول جوی استیک دو محوره KY-023، سازگاری کاملی با بردهای توسعه Arduino Uno و دیگر بردهای این خانواده دارد که از چیپ Atmega328 استفاده می کند. این ماژول که در مدل KY-023 تعریف می شود، شبیه به دو پتانسیومتر(فشار سنج) متصل به هم عمل می کند. به این صورت که یکی در جهت محور عمودی (Y) و دیگری در جهت محور افقی (X) حرکت می کنند. از مزایای و کاربرد های این ماژول می توان به رابط خیلی سریع، کنترل در سه جهت (3D) و ناوبری آسان تر اشاره کرد. از این رو ارائه تعامل سریعتر در بازی هایی که نیازمند این ویژگی ها هستند همانند، بازی های مسابقه ی و انواع پرواز کاربرد دارد.

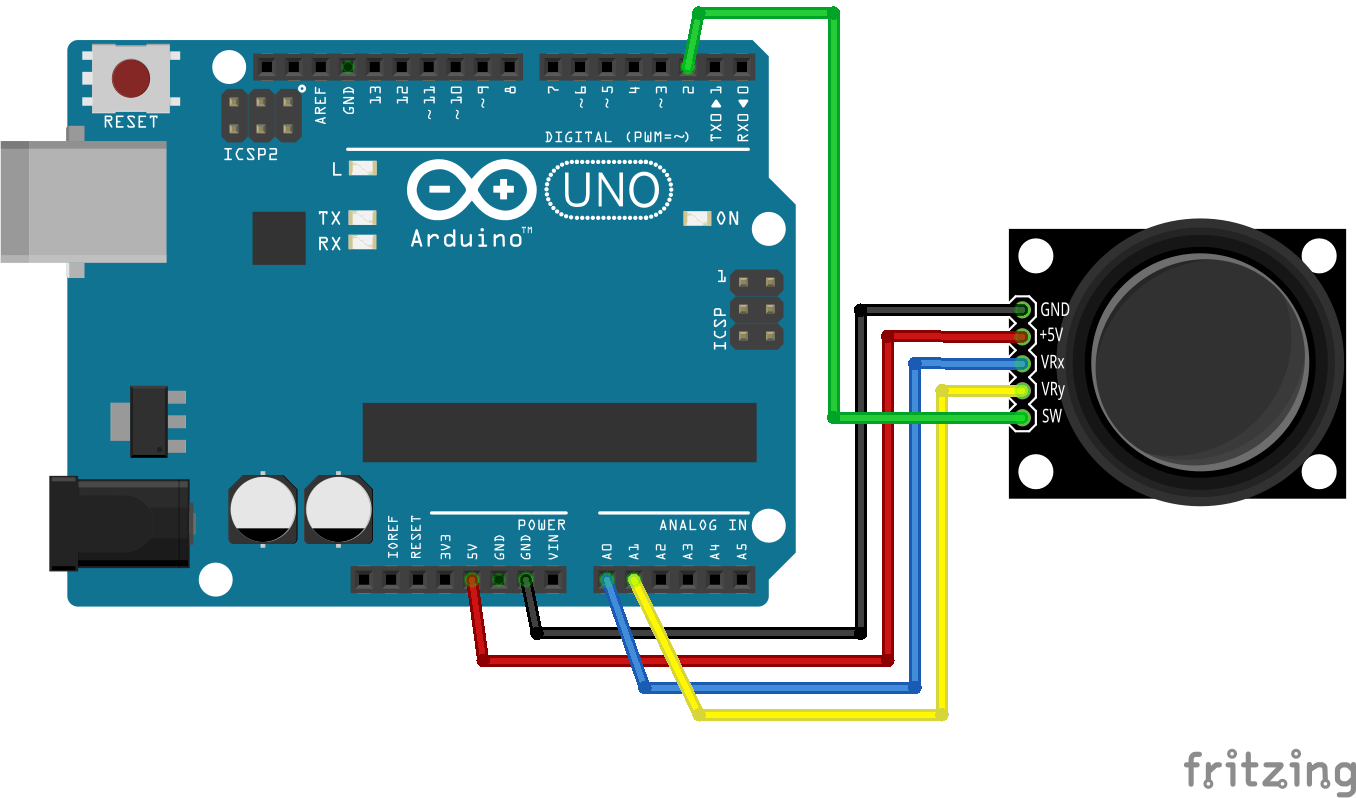

راه اندازی جوی استیک دو محوره با آردوینو
کاربردهای ماژول جوی استیک دو محوره KY-023:
1- کنترل حرکت وسیله از راه دور (ربات، ماشین، پهپاد) استفاد کرد.
2- ایجاد کنترلرهای بازی های سفارشی (بازی مسابقه ای)
3- سیستم کنترل دوربین (پان شیب)
4- کنترل بازوهای رباتیک
مشخصات فنی ماژول دسته بازی| ماژول جوی استیک دو محوره:
ولتاژ عملیاتی: 5 ولت
مقدار پتانسیومتر داخلی: 10K
محدوده دمای کاری: 0 تا 70C
دارای پین های:
+ : 5V VCC
– : GND
پایه های ولتاژ خروجی VRx و VRy
کلید میانی :SW
ابعاد: 34×34×15(mm)
